PCIE物理层-链路均衡

PCIE3.0默认速度在8.0GT/s，为了提高信号的质量，从3.0开始提供了链路均衡。后面每个版本都额外均衡一次。对于PCIE3.0，Tx端发送Rx EQ的均衡设置，Rx做出响应，最终获得一个最优的均衡组合 和眼图（信号质量）

上电过程

对于pcie而言，先基于2.5GT/s进行传输，然后由一方发送更改速度请求，从而另一方发送均衡请求，进入Recovery状态，进行均衡，最后确定PCIE的速度。其均衡的步骤总共有四步，对于Downstream Port来说有1-3阶段，对于Upstream Port来说有0-3阶段。因为第一个阶段是从DSP发送TS2 Ordered Set给USP做均衡。

均衡步骤

• Phase 0：DSP给USP发送TS2（Training Sequenec 2）训练序列集，USP接收到之后，将USP速度主动提升到8GT/s，并发送TS1i（Training Sequenec 1）训练序列集给DSP，如果Gen3连接成功，则进入阶段1
• Phase 1：两边都发送TS1序列集来建立连接，每32个TS1序列集发送一次EIEOS，当信号质量足够强时，链路进入阶段2i
• Phase 2：USP请求DSP发送presets值，直到满足更高的信号质量要求，DSP最多会根据USP的请求发送65536个TS1的EIEOS的有序集。USP仍是每32个TS1序列集发送一次EIEOS，当信号质量满足更高要求时，则进入阶段3
• Phase 3：与阶段2相反，DSP请求USP发送presets值，直到满足更高的信号质量要求，USP最多会根据DSP的请求发送65536个TS1的EIEOS的有序集，DSP仍是每32个TS1序列集发送一次EIEOS，当信号质量满足更高时，则均衡完成

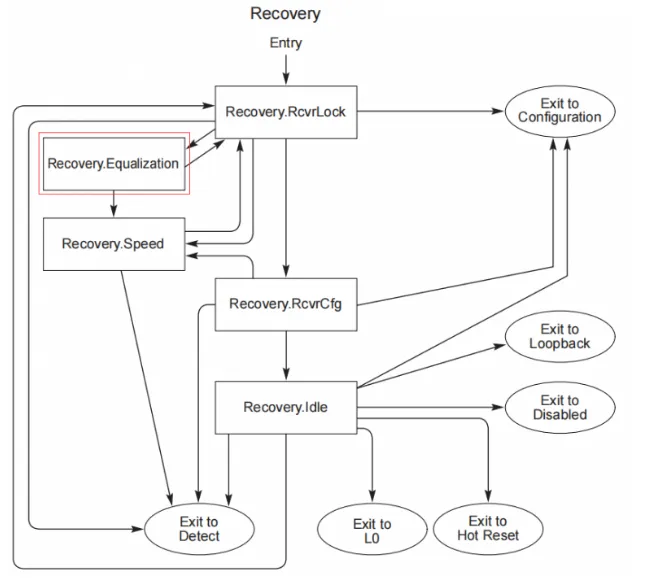

当均衡完成，信号从LTSSM状态机的Recovery.RcvrLock，Recovery.RcvrCfg，Recovery.Idel转向L0状态，如下图

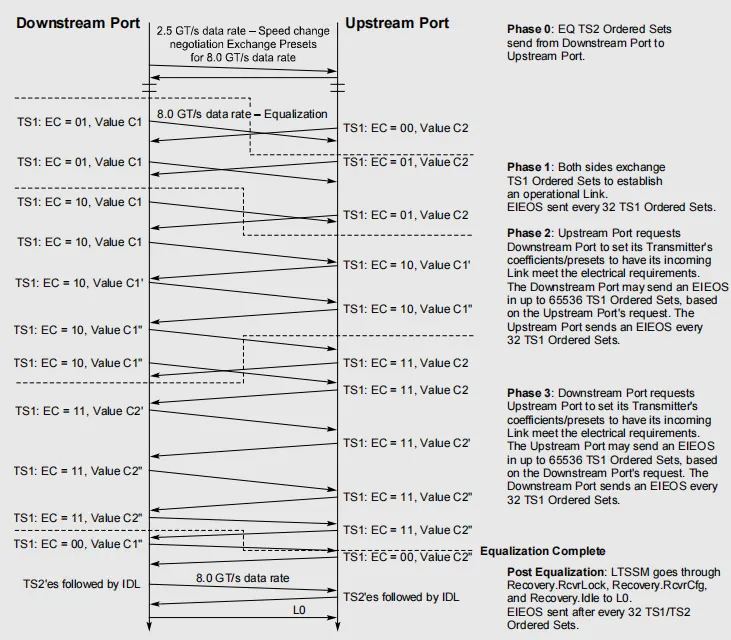

整个均衡的过程如下图

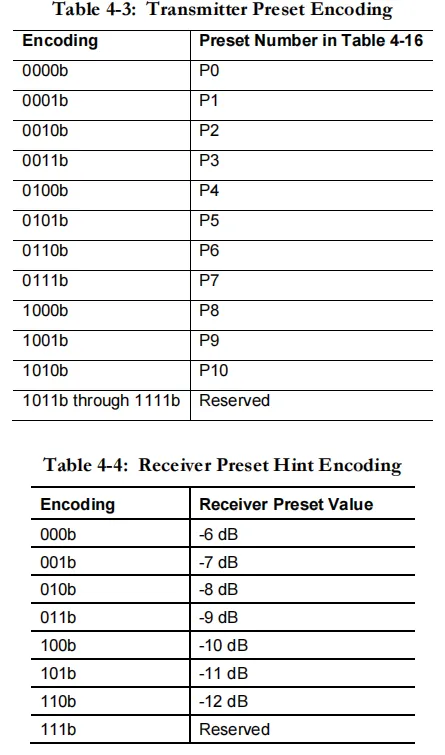

对于均衡过程中发送的Presets的格式如下

LTSSM状态机

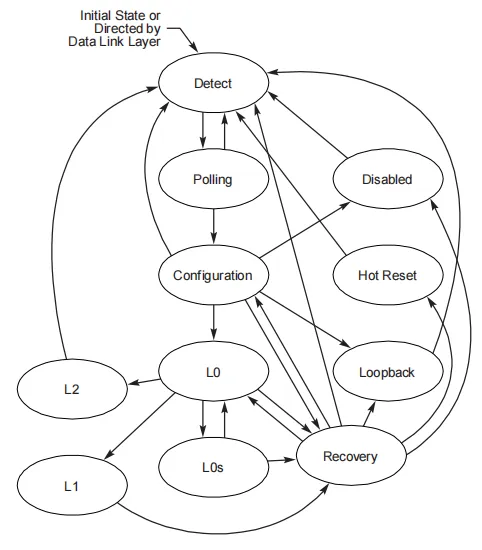

均衡也是属于LTSSM状态机的开始或组成部分（基于Recovery），对于上电过程，默认先以2.5GT/b的速率从Detect--->Polling--->Configuration--->L0--->Recovery，最后进入Recovery。然后再通过动态链路均衡（上文）来发起调速请求。如下是LTSSM状态机
