在调试Openharmony的时候，发现开机logo的图层并没有消失，故分析drmModeSet的api，发现了一个关于atomic modestting相关的宏可以workaround解决此问题，但是后面找到根本原因了，故此修改无效，仅作知识了解储备，此文章总结一下这两个宏的区别和联系

一、drmModeAtomicCommit

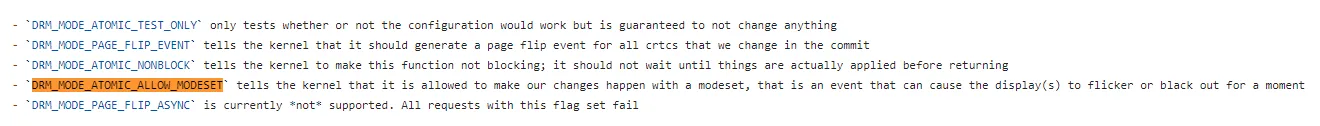

关于drmModeAtomicCommit的函数，其来源于libdrm库，参考kwin的实现，可以查到具体描述如下：

参考如下

https://github.com/KDE/kwin/blob/master/src/backends/drm/overview.md?plain=1

可以知道，drmModeAtomicCommit会提交atomic property change给内核drm框架

对于DRM_MODE_ATOMIC_NONBLOCK，代表这次提交的值不会block

对于DRM_MODE_ATOMIC_ALLOW_MODESET，

其会提交所有modeset的改变，与DRM_MODE_ATOMIC_NONBLOCK不同的是，他会阻塞直到内核drm完成modeset的property完成改变

二、调用关系

drmModeAtomicCommit最终会调用到内核的ioctl判断，流程如下：

drmModeAtomicCommit----> DRM_IOCTL(fd, DRM_IOCTL_MODE_ATOMIC, &atomic);----> drm_ioctl---->DRM_IOCTL_DEF(DRM_IOCTL_MODE_ATOMIC, drm_mode_atomic_ioctl, DRM_MASTER),--→drm_mode_atomic_ioctl

此时可以观察如下代码：

if (arg->flags & DRM_MODE_ATOMIC_TEST_ONLY) {
 ret = drm_atomic_check_only(state);
 } else if (arg->flags & DRM_MODE_ATOMIC_NONBLOCK) {
 ret = drm_atomic_nonblocking_commit(state);
 } else {
 if (drm_debug_enabled(DRM_UT_STATE))
 drm_atomic_print_state(state);
ret = drm_atomic_commit(state);
 }

这里可以发现，如果设置DRM_MODE_ATOMIC_NONBLOCK和不设置DRM_MODE_ATOMIC_NONBLOCK，代码调用函数不一样，如下：

int drm_atomic_nonblocking_commit(struct drm_atomic_state *state)
{
 struct drm_mode_config *config = &state->dev->mode_config;
 int ret;
ret = drm_atomic_check_only(state);
 if (ret)
 return ret;
DRM_DEBUG_ATOMIC("committing %p nonblocking\n", state);
return config->funcs->atomic_commit(state->dev, state, true);
}
int drm_atomic_commit(struct drm_atomic_state *state)
{
 struct drm_mode_config *config = &state->dev->mode_config;
 int ret;
ret = drm_atomic_check_only(state);
 if (ret)
 return ret;
DRM_DEBUG_ATOMIC("committing %p\n", state);
return config->funcs->atomic_commit(state->dev, state, false);
}

对于回调函数atomic_commit，rockchip平台如下设置

static const struct drm_mode_config_funcs rockchip_drm_mode_config_funcs = {
 .fb_create = rockchip_fb_create,
 .output_poll_changed = rockchip_drm_output_poll_changed,
 .atomic_check = drm_atomic_helper_check,
 .atomic_commit = drm_atomic_helper_commit,
};

所以我们重点留意drm_atomic_helper_commit内的判断如下：

if (!nonblock) {
 ret = drm_atomic_helper_wait_for_fences(dev, state, true);
 if (ret)
 goto err;
 }
if (nonblock)
 queue_work(system_unbound_wq, &state->commit_work);
 else
 commit_tail(state);

这里可以发现，如果是不是nonblock commit，则先会drm_atomic_helper_wait_for_fences，这里会调用dma_fence_wait，用于睡眠等待fence（sleep until the fence gets signaled），如果fence信号触发，则直接提交到尾 commit_tail(state) 直接渲染

而如果是nonblock commit，则直接将这个事件通过queue_work发送到wq上，这个wq的函数如下：

static void commit_work(struct work_struct *work)
{
 struct drm_atomic_state *state = container_of(work,
 struct drm_atomic_state,
 commit_work);
 commit_tail(state);
}

这里可以看到如果wq工作时，才调用commit_tail提交到尾

三、Openharmony的使用

在Openharmony的代码中可以知道，只有在更新DrmMode的时候才执行阻塞提交DRM_MODE_ATOMIC_ALLOW_MODESET，而对于每一帧Composition的时候，只是DRM_MODE_ATOMIC_NONBLOCK非阻塞提交。鉴于此，我们可以在每一帧Composition执DRM_MODE_ATOMIC_ALLOW_MODESET，但根据上述代码分析，可能带来图形的性能损失，故不可行。

四、调试方向

根据如上，了解到了drm在atomic commit的时候，可以选择block和nonblock，如果我都设置block，则开机logo的问题确实解决了，鉴于分析代码的时候发现，此方法可能带来性能损失，故仍继续寻找根因。

出现开机后开机logo的图层没消失的主要原因是应该是openharmony图层设置存在问题，故应该从Plane查起。
