PCIE数据链路层-DLLPs

数据链路层在事务层下面，它封装了TLP数据包，并加上前缀和后缀，形成了DLLP包。如下是层级关系

DLLP包是完全由硬件完成的

数据链路状态机

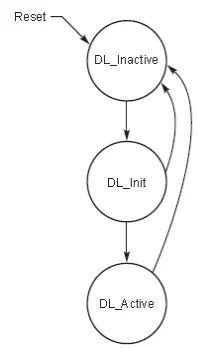

数据链路状态机如下

DLLP

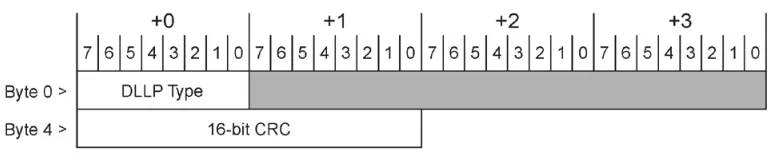

所有的DLLP包含1dword，前面8bit作为dllp的type，后面作为dllp的type的衍生字段。最后16bit作为crc校验，如下

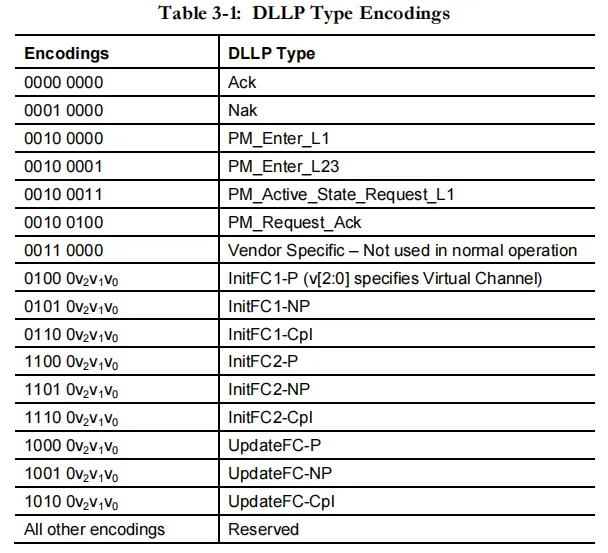

这里关于dllp type的类型如下

所以根据不同类型的dllp的字段如下

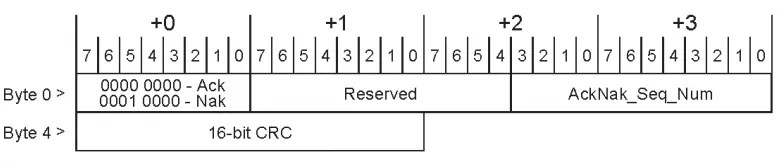

ack/nak

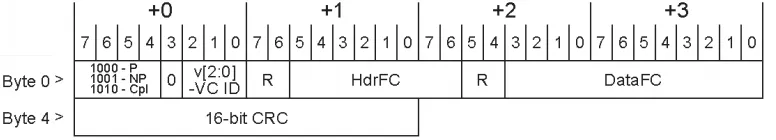

InitFC1

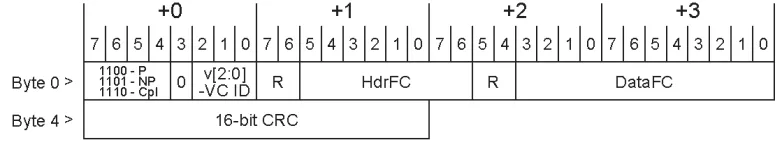

InitFC2

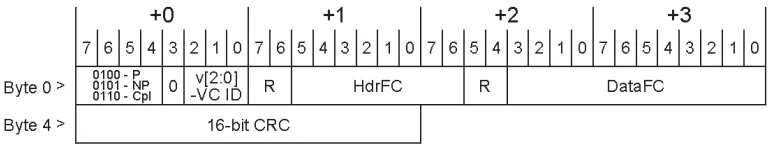

UpdateFC*

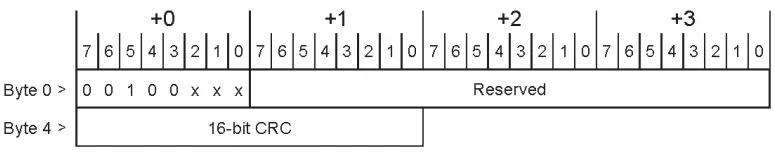

PM_*

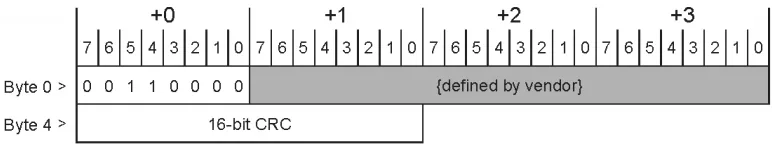

Vendor Specific

包装TLP

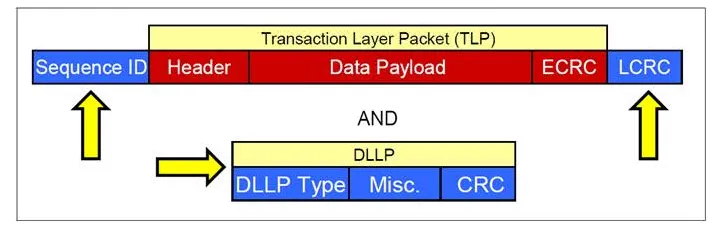

对于数据链路层，先发送了DLLP包出去，里面标明了DLLP的type和DLLP的type对应字段，再加上CRC。然后再发送TLP，这时候的TLP包会包装前缀和后缀，用作标明TLP包的序列号以及TLP的LCRC校验，也就是如下

这里的Sequence ID 和LCRC是对TLP的封装。

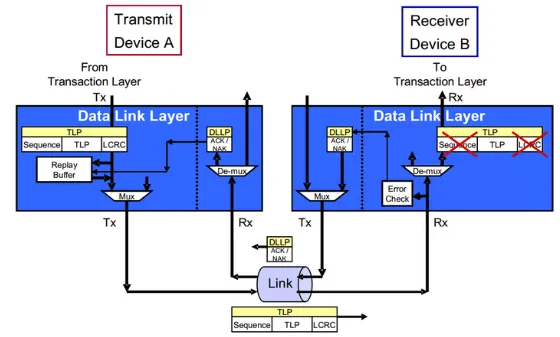

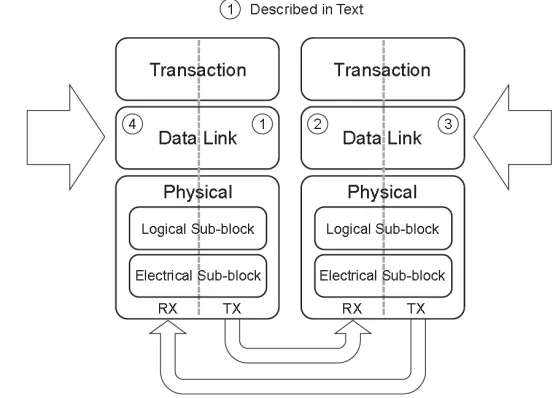

所以数据链路层的通信流程如下

这里A是发送者，B是接收者，A会发送TLP包给B，所以B会发送ACK/NAK的DLLP给A接收，这里的DLLP就包含两个部分，一个是1dword+16bit crc的DLLP，一个是包装TLP包加上Sequence和LCRC的完整TLP包。

DLLP发送接收流程

上面已经知道DLLP包括自定义的DLLP字段以及会在TLP添加前缀和后缀。这里根据文档描述，讲述DLLP的发送和接收流程

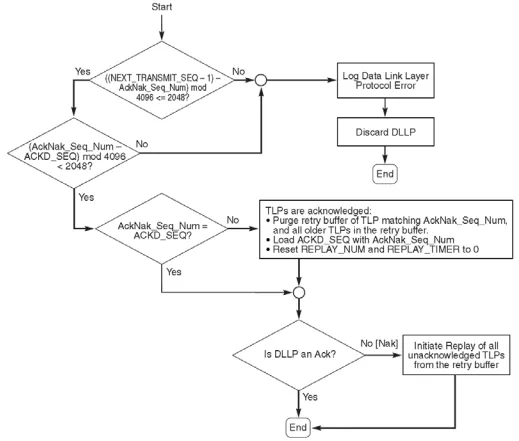

TLP发送流程

NEXT_TRANSMIT_SEQ：存放下一个待发TLP包的序列号，TLP包前缀。 AckNak_Seq_Num：DLLP的ACK/NAK字段，存放最后成功接收TLP的序列号 ACKD_SEQ：存放最近收到的序列号（从DLLP的ACK/NAK返回）

所以先判断下一个待发TLP的序列号，不能大于总Counter(4096)的一半。 如果ACKD_SEQ（存放的序列号）和AckNak_Seq_Num（DLLP的ACK/NAK）不相等，则意味着上一次的包发送成功，开始发下一个包，则清空原来的retry buffer，将新的包的序列号加载到ACKD_SEQ，开始发送，如果接收到ACK，则成功，如果为NAK，则重发。

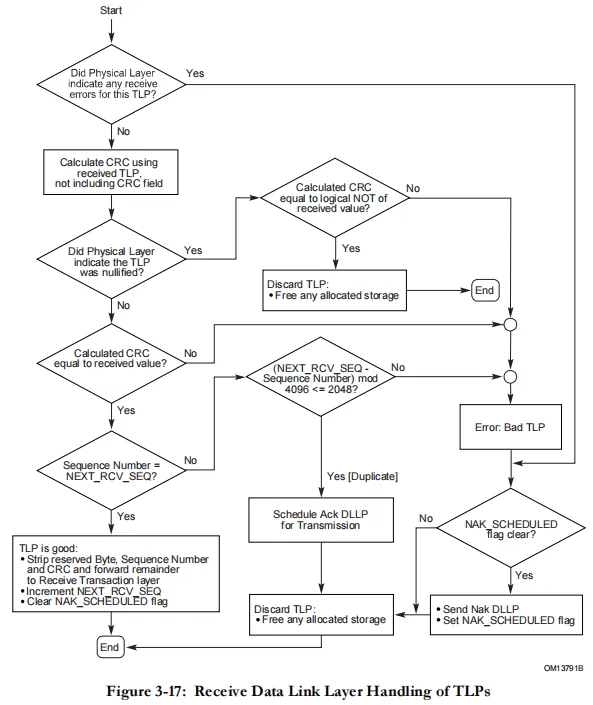

TLP接收流程

将NEXT_RCV_SEQ：这里是一个计数器，对TLP包计数加1，用来判断NEXT_TRANSMIT_SEQ和自己是否相等

先计算收到的TLP包的LCRC值，然后判断物理层确定TLP是否有效，再获取这次接收到的TLP包的DLLP的后缀LCRC，判断自己计算的LCRC和DLLP的LCRC是否匹配，最后判断当前TLP包的序列号是否等于NEXT_RCV_SEQ，如果等于，将NEXT_RCV_SEQ自增加1，开始处理TLP包，发送ACK，否则发送NAK。
