PCIE事务层-tlp包格式

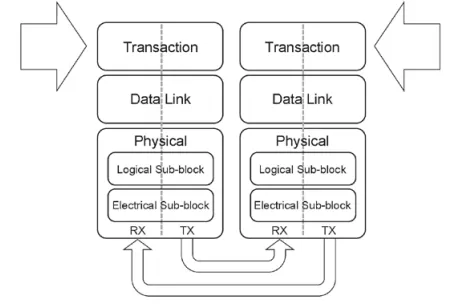

事务层主要处理生成和接收TLP包，以及其他如交换流控信息，支持软件和硬件启动的电源管理，这里主要说TLP包。
TLP事务类型

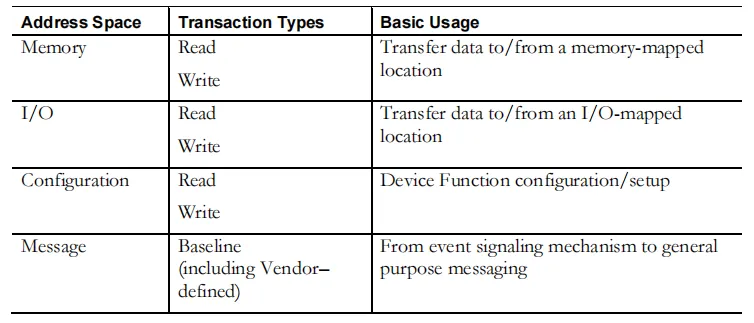

主要包括四个类型，内存，IO，配置，消息。如下图
TLP包格式

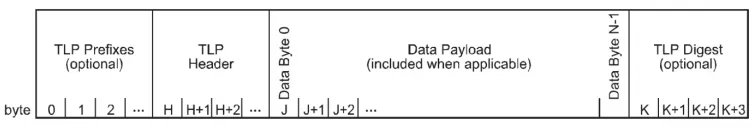

TLP包有前缀，头，数据，摘要四个部分组成，如下图

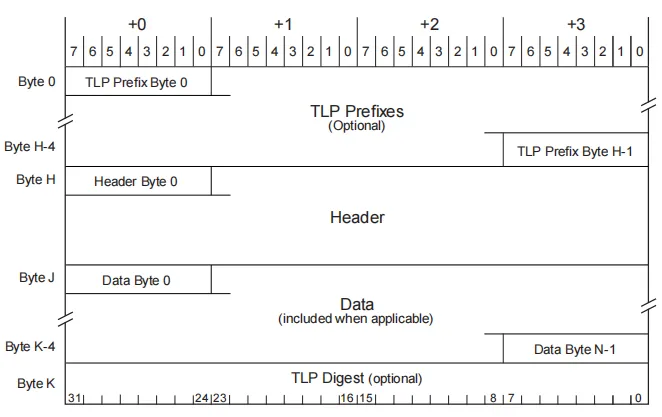

详细的TLP包格式如下图
tlp prefix
对于TLP的包的前缀包含如下字段。

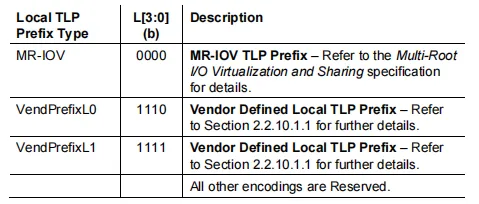

前缀默认只有1dword，也就是上述字段。这里注意的是prefix的fmt一定是100b，其中type位的4位代表前缀的类型。对于local tlp prefix的type字段如下
组合起来如下
- 1000 0000 ---> MR-IOV
- 1000 1110 ---> VendPrefixL0
- 1000 1111 ---> VendPrefixL1

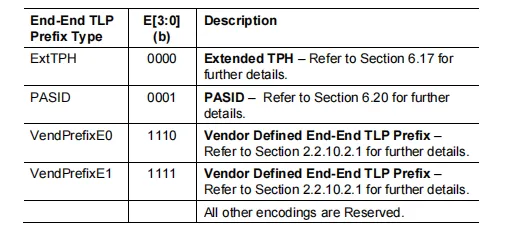

对于end-end tlp prefix 的type字段如下
组合起来如下
- 1001 0000 ---> ExtTPH
- 1001 0001 ---> PASID
- 1001 1110 ---> VendPrefixE0
- 1001 1111 ---> VendPrefixE1
这里VendPrefix均是Vendor定义的TLP前缀字段
tlp header

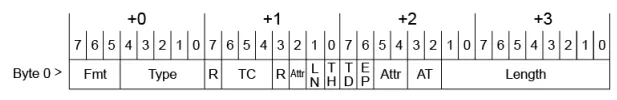

和prefix一样，header的第一个dword也是固定格式

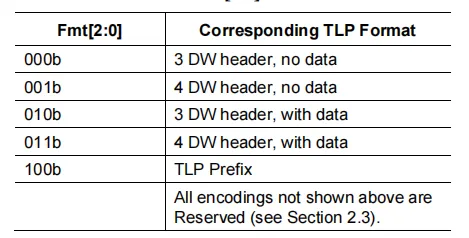

但是对于fmt字段，不是prefix的固定的100，而是如下定义
这里fmt的值代表整个header包含多少个dword，

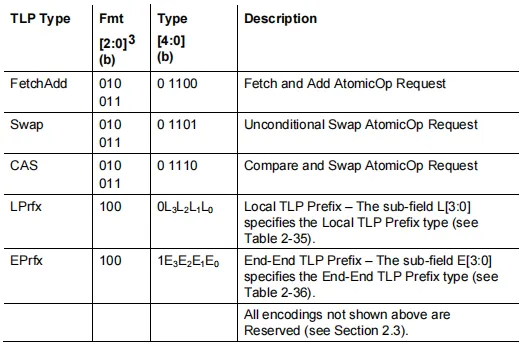

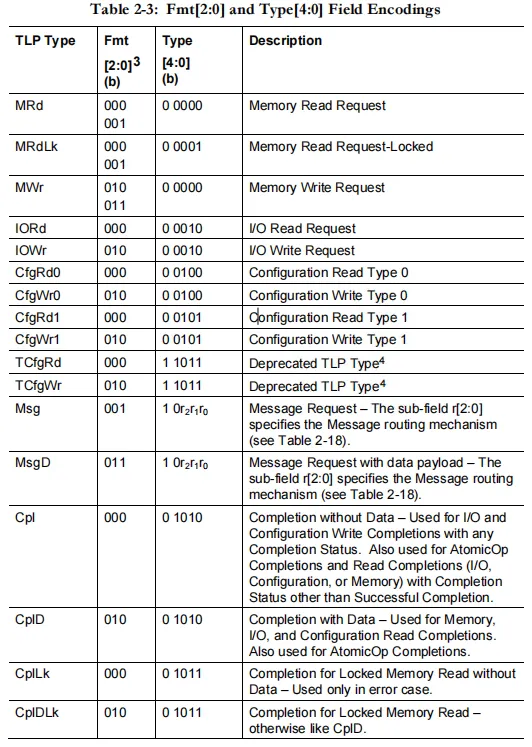

而接下来的type字段确定tlp的类型，故fmt和type的对于tlp包的类型如下图
这里还有如下字段解释
- R：预留
- TC[2:0]: 流量控制，默认是0,最大流量,001-111是基于优先级的流量控制等级
- Attr[2]：是否支持ID-Based Ordering（设置允许不相关流量之间放宽排序要求，避免pcie在生产者和消费者模型中发送死锁）
- LN：对于内存请求中，指示是否为LN Read还是LN Write，对完成者指示LN是否完成
- TH：是否存在TPH（TLP Processing Hints）
- TD：确定是否存在1个dword的tlp digest
- EP：确定tlp的数据是否有效（CRC校验），1代表无效
- Attr[1:0]：bit5标识是否打开Relaxed Ordering，bit4标识是否打开硬件（cache）一致性管理
- AT: 与地址转换有关，00b=未转换的地址，01b=地址转换请求，10b=已转换的地址，11b=预留

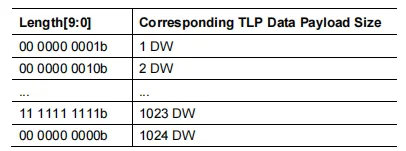

关于length域，主要如下
- Length[9:0]：tlp的data payload的大小，以dword为单位
tlp data payload
对于data payload，需要注意如下
- 通常情况下，payload的size是length[9:0]大小的dword，但是在Device Control寄存器会设置一个Max_Payload_Size，length[9:0]的值不能超过这个size。
- header后面的数据第一个字节更趋近于0，后面的字节逐步增加（非AtomicOp Request和AtomicOp Completion）

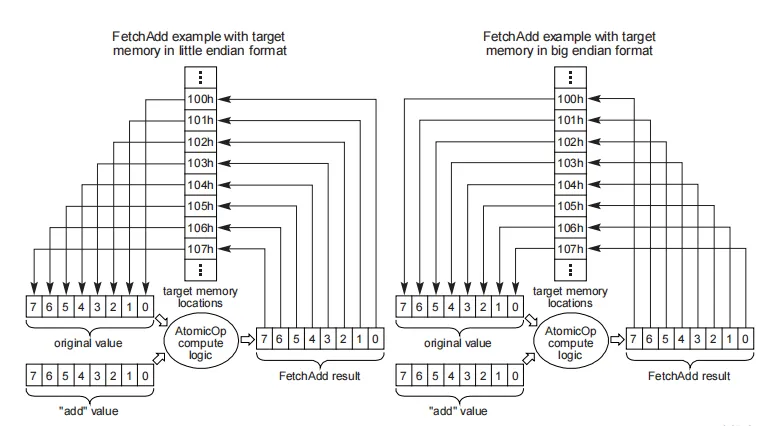

- 如果是AtomicOp Request和AtomicOp Completion，则第一数据字节应该是数据的最低有效字节，如果涉及到小端，则是header-0x100-0x107。因为0x100是最低位字节，如果涉及大端，则是header-0x107-0x100。 如下图
对于数据 76543210，如果非AtomicOp Request和AtomicOp Completion，则0x100存放0，0x107存放7（第二点） 如果是AtomicOp Request和AtomicOp Completion，如果目标内存架构是小端，则100存放0，107存放7（小端数据高位存在低地址）。如果是大端，则100存放7，107存放0.
tlp digest
如上述可知，TD位如果是1，则tlp址出digest，并且digest域存放ecrc的值，当然，如果tlp本身不支持ecrc校验，则应该主动忽略digest域的内容
这里ECRC的意思是，end to end crc，端到端crc。ecrc与lcrc不同的点是，数据的内部转发不会对lcrc值进行校验，如果转发过程中出现错误，则可以通过ecrc来进行判断。
