PCIE的拓扑结构

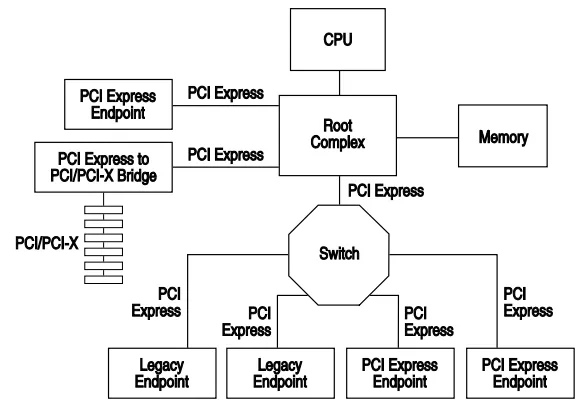

pcie主要有rc，ep，和switch以及pcie to pci/pci-x bridge组成，如下图所示

root complex

rc设备通常直接对接cpu和memory，通常也是pcie设备的根设备，也就是bus域的根设备

endpoints

ep设备是终端设备，也就是具体实现功能的设备，它有如下特殊的ep设备:

• 传统EP设备
• PCIE EP设备
• 复合rc和ep功能的pcie设备

1. 对于传统ep设备，主要兼容早期的pci-x等设备，所以可能生成io requests
2. 对于pcie ep设备禁止生成io requests
3. 对于rc和ep复合设备其大部分仍是pcie ep设备的要求，它可以灵活的作为rc设备，但是这种设备不能出现在rc设备的拓扑结构中，也不能出现在switch设备的拓扑结构中，只能单一存在。

switch

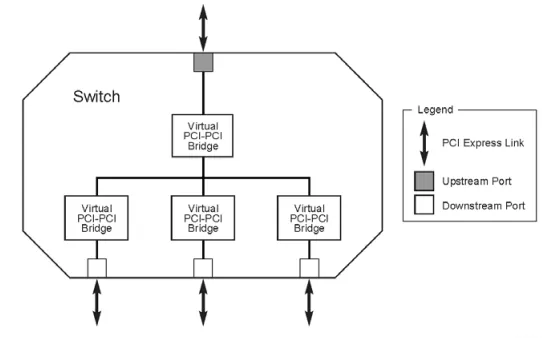

switch设备可以提供多个虚拟的pci-pci的bridge设备，如下图所示

所以switch具有如下两个特性

• switch设备能够在内部bridge产生竞争的时候产生仲裁
• switch设备只能是bridge，内部不能出现ep设备

对于switch包含设备

• Root Complex Event Collector（RCEC）设备
• PCI Express to PCI/PCI-X Bridge

1. RCEC设备是特殊的switch设备（0x08，0x07），它对RC设备的错误信息收集和PME消息，
2. PCIE to PCI/PCI-X作为bridge来扩展pcie设备
