根据《GICv3寄存器接口》的介绍，我们知道SPI/SGI/PPI 通过Distributor 找到Redistributor 然后确定CPU interface。而LPI是基于MSI的，基于MSI的中断可以通过ITS服务来之间确定Redistributor，无需Distributor 。本文介绍ITS服务

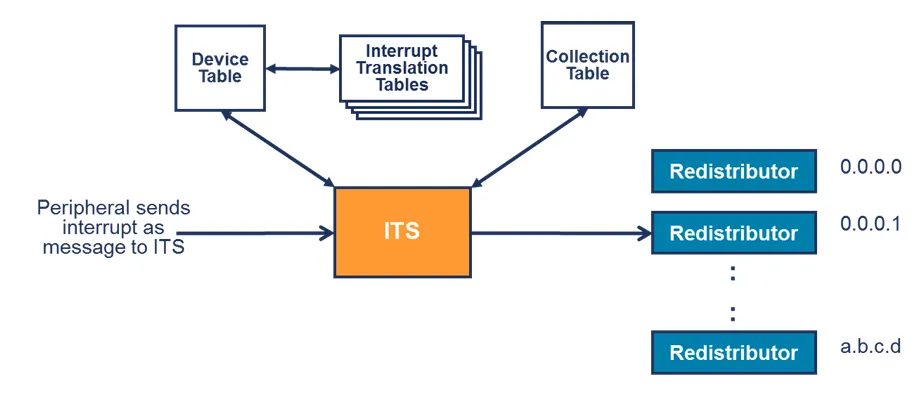

ITS转发LPI到Redistributor

根据这个图我们可以知道ITS服务的流程如下

1. 外设通过写GITS_TRANSLATER产生一个ITS中断消息
2. GITS_TRANSLATER里面包含Device ID和Event ID信息
3. Device ID标识了设备，Event ID标识了哪个中断
4. 通过DeviceID可以从Device Table中选择合适的ITT(Interrupt Translation Table)
5. 通过EventID可以从ITT中查询到INTID和CollectionID
6. 通过CollectionID可以从Collection Table找到中断路由信息
7. 根据信息之间转发到目标Redistributor

到这里，我们就知道了ITS服务的工作流程了。我们发现，ITS需要查询五张表，分别如下

• LPI中断配置表
• 标识LPI中断挂起状态的Pending表
• 查询设备ID的Device Table
• 查询INTID和CollectionID的Interrupt Translation Table
• 可以获得路由信息的Collection Table

总结

至此，我们就了解了GICv3的ITS服务。
