根据《GICv3中断简介》我们简单了解了gicv3中断控制器，这里根据《GICv3_Software_Overview_Official_Release_B.pdf》的Programmers’ model 来介绍一下gicv3的组成

整体划分

gicv3主要由三大部分组成，如下

• Distributor interface
• Redistributor interface
• CPU interface

这里

• Distributor：它检查中断源的状态，将SGI和SPI这类中断最终派发到到Redistributor上去，因为每个CPU都连接一个Redistributor，所以最终会派发到对应的CPU interface上
• Redistributor：接收Distributor，然后最终将中断发送给CPU Interface
• CPU interface： 就是我们常规理解的中断，它将中断发给CPU，让CPU响应中断

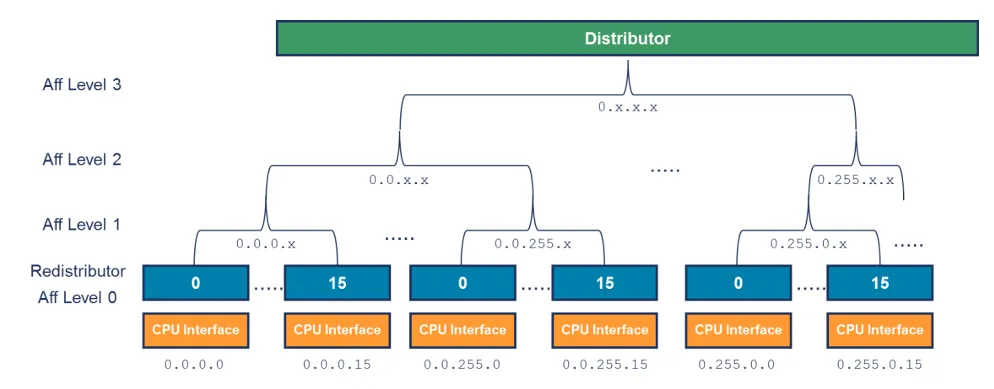

这里Distributor派发到Redistributor是根据优先级的，所以gicv3的affinity hierarchy 图如下

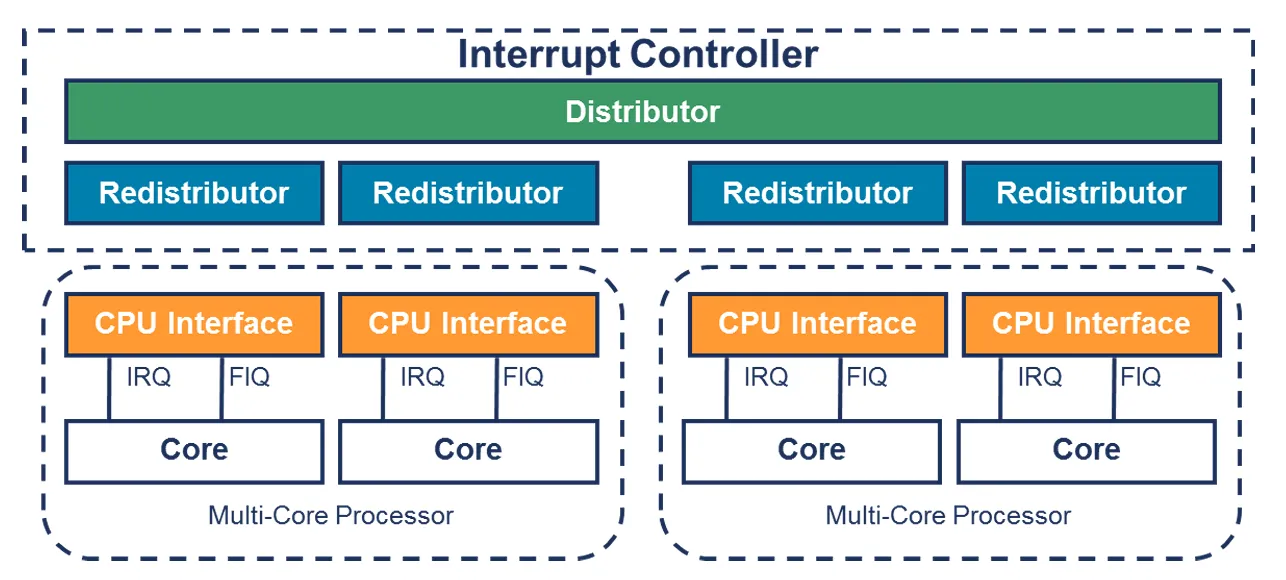

所以，我们知道了gicv3的整体框图如下

对于寄存器标识，如下

• GICD_* : Distributor,也就是SGI/SPI的分发
• GICR_* : Redistributor，接收中断发给GICC_* ，注意PPI的中断是直接给到GICR_* 不通过GICD_*
• GICC_* : CPU interface, 发送给CPU，响应中断

根据上面的介绍，其实总结一下流程就是如下

1. 外设发起中断，发送给distributor
2. Distributor将该中断，然后根据优先等级分发给合适的Redistributor
3. Redistributor将中断发送给CPU interface。
4. CPU interface产生合适的中断异常给处理器
5. CPU接收该异常，并且软件处理该中断

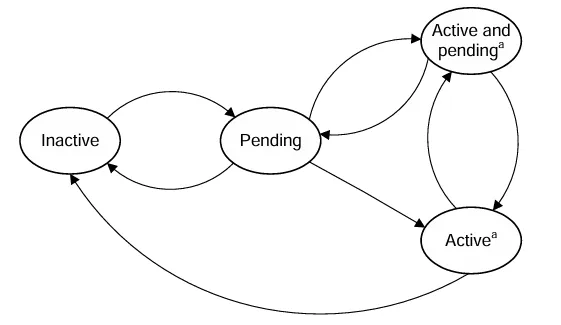

其中断状态机如下

• Inactive： 不活跃状态
• Pending：中断触发了，还没到CPU Interface，还没响应
• Active：被CPU响应和处理
• Active & Pending： (An instance of the interrupt has been acknowledged, and another instance is now pending. )当前有一个中断正在响应，此时有一个相同优先级的中断触发了

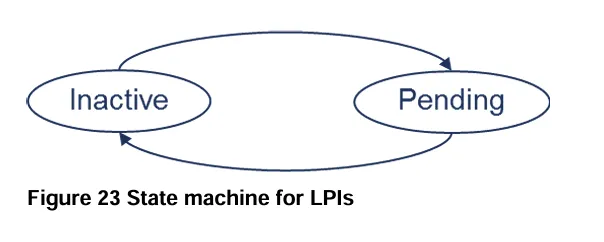

不过LPI中断没有active 或 active and pending 状态，也就是上面的中断状态机只针对SPI,SGI,PPI的。所以LPI的状态机如下

总结

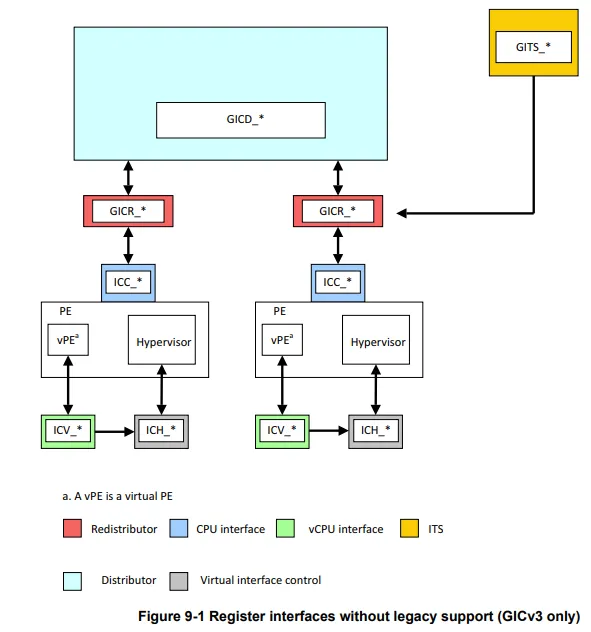

根据上面的信息，我们中间gic-v3的寄存器调用如下图
