本文根据<rb-tree实现-删除操作-原理>文章的原理描述，逐一演示删除操作

必要条件

• 默认情况下，图示只按照前驱方式来寻找删除节点。
• 默认情况下，图示先进行左旋/右旋然后再进行染色/颜色互换

删除红色根节点

红色根节点不影响平衡，无需调整，故直接删除，如下图

删除黑色根节点

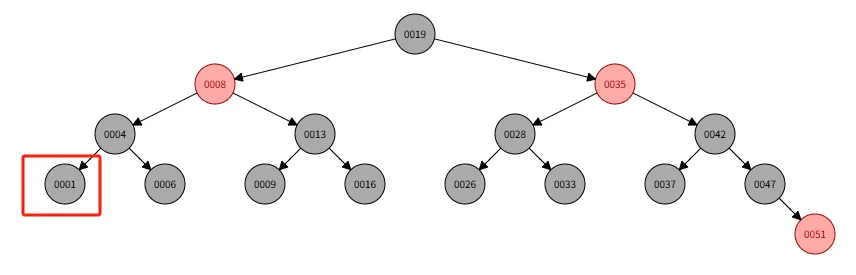

假设当前红黑树如下，我们准备删除节点1

此时节点1有两个空黑节点，则直接进行第二阶段修复

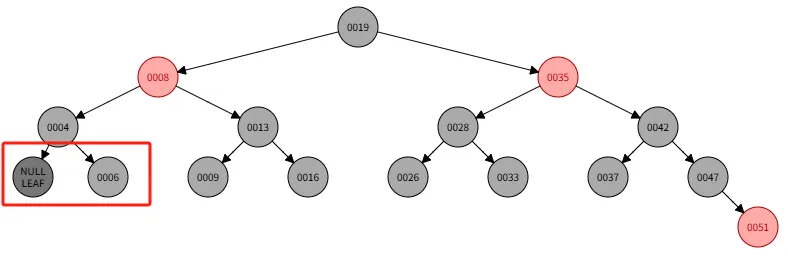

在修复时，其情况为，兄弟节点6是黑色，且节点6包含两个空黑节点，如下图所示

于是步骤为如下：

1. 将兄弟节点6染红
2. 将父节点4染黑
3. 将关注节点设置为节点4
4. 向上递归

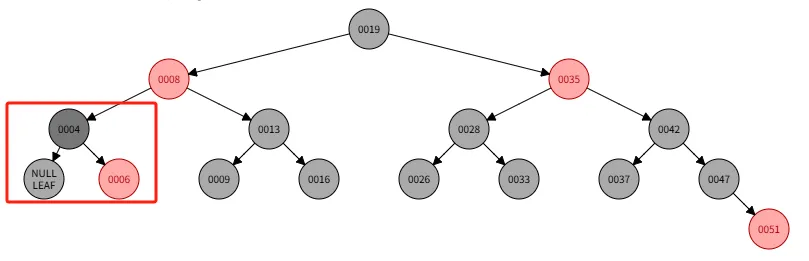

如下图示

此时对于节点4，其兄弟节点13是黑色，兄弟节点包含两个黑节点9和16，则步骤如下：

1. 将兄弟节点13染红
2. 将父节点8染黑
3. 将关注节点设置为节点8
4. 由于节点8是根节点，则调整完成

如下图示

删除只有一个节点的节点

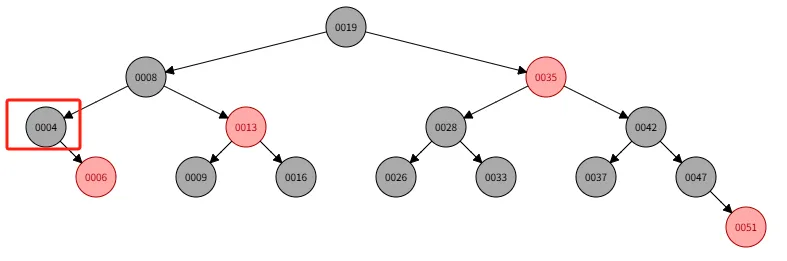

假设当前红黑树如下，我们准备删除节点4

那么步骤如下

1. 节点6替换节点4
2. 将节点6染色为黑色

比较简单，就不截图了。

删除节点的前驱节点是删除节点的左孩子

要让删除节点的左孩子是删除节点的前驱节点，那么待删除节点的左孩子没有右孩子。 假设当前红黑树如下，我们准备删除节点8，因为节点8的左孩子节点4没有右孩子，所以节点4就是前驱节点

那么步骤如下：

1. 将节点4替换到节点8上
2. 将节点4的颜色设置为黑色
3. 将节点4的左节点3设置为黑色

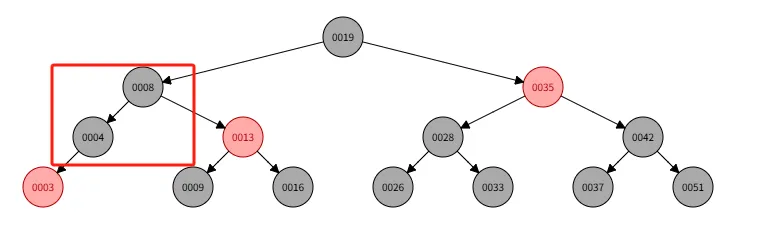

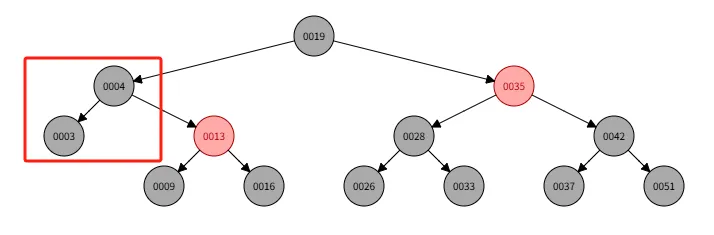

如下图

删除节点的前驱节点不是删除节点的左孩子

如果前驱节点不是删除节点的左孩子，那么前驱节点和被删除节点没有强相关性，我们在替换删除节点后，需要进行第二步根据实际情况修复步骤

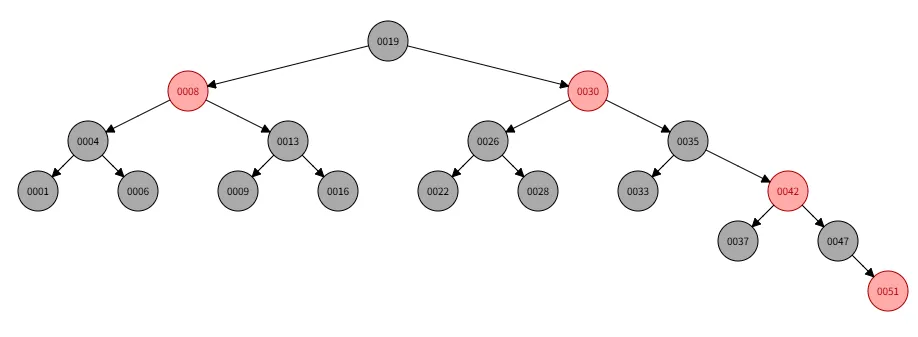

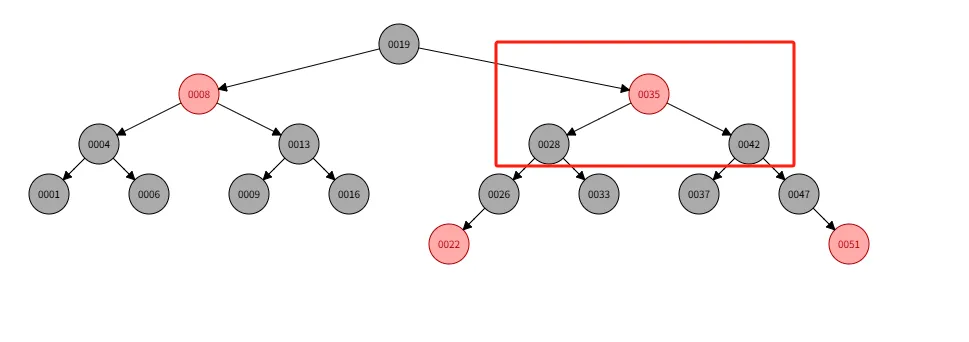

假设当前红黑树如下

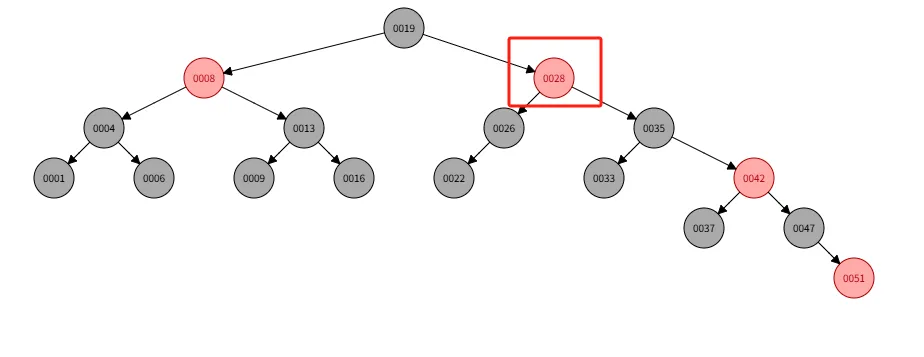

此时我们删除节点30，按照前驱方式，默认节点28作为替代节点，如下

此时替代节点是节点26的右孩子，其兄弟节点22是黑色，且其兄弟节点22有两个黑色节点，我们需要：

1. 节点22强制染红色
2. 然后将关注节点调整为父节点，也就是节点26

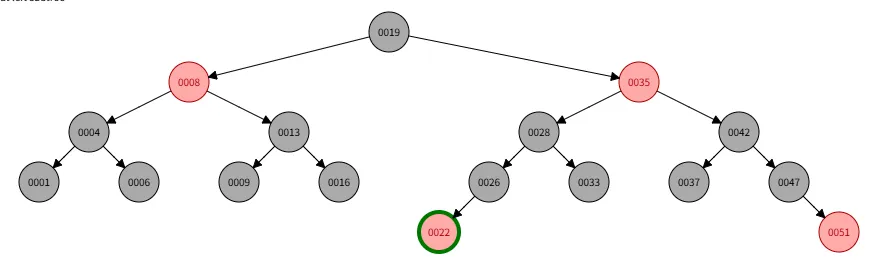

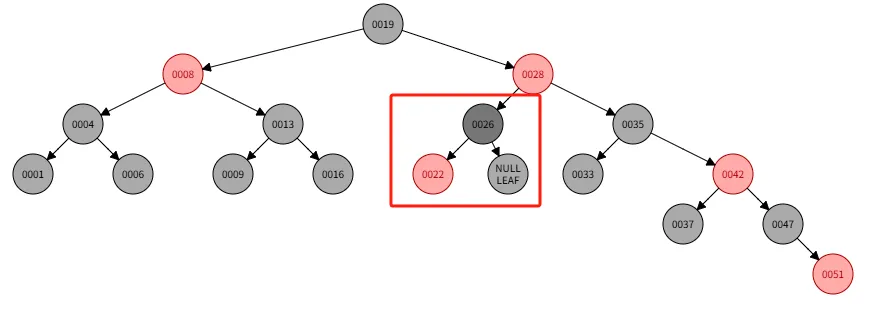

如下图

此时关注节点是26，其兄弟节点35是黑色，左侄子节点33是黑色，右侄子节点42是红色。我们需要：

1. 左旋父节点，也就是节点28
2. 左旋后，将祖父节点35设置为节点28的颜色，也就是红色
3. 将父节点28设置为黑色
4. 将叔叔节点42设置为黑色
5. 调整完成

如下图

修复阶段：关注节点的兄弟节点是红色

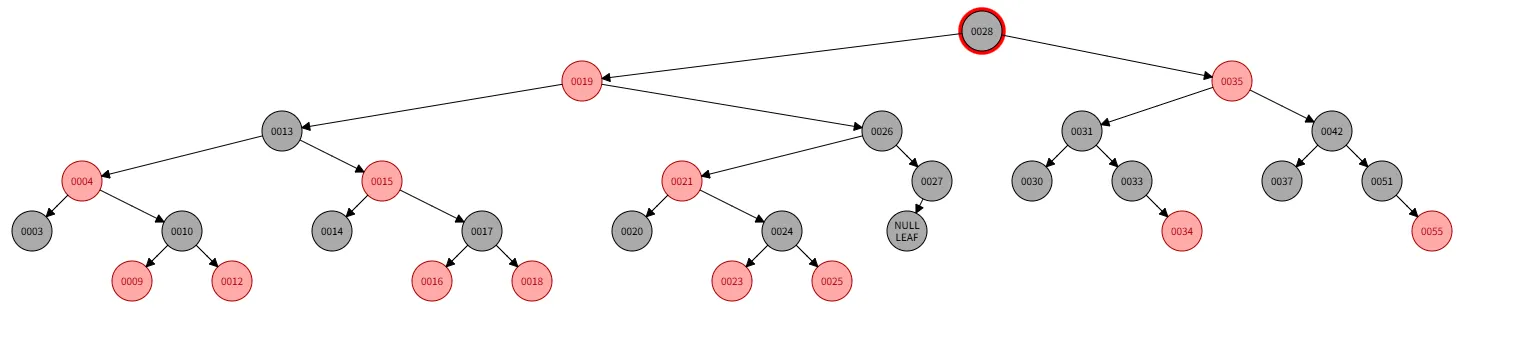

为了复现此场景的例子，我们需要构造红黑树如下

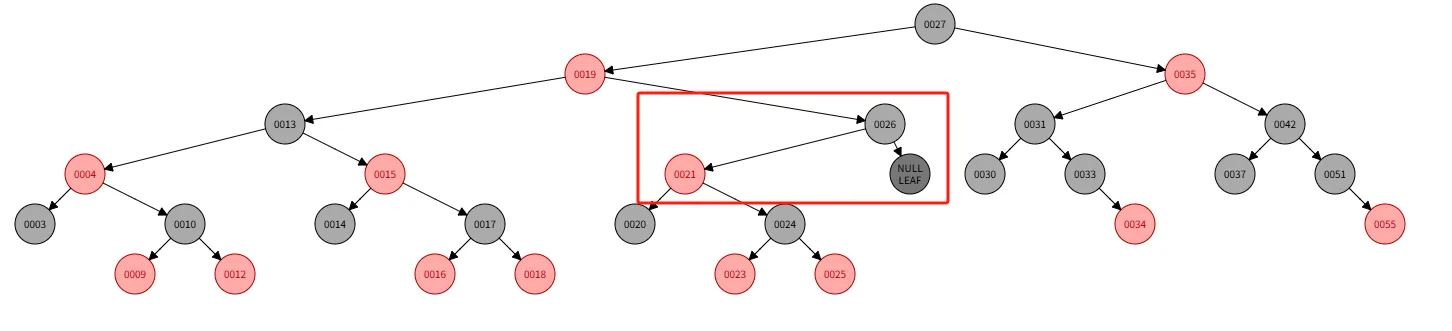

此时我们删除节点28，此时节点27作为前驱节点替换到节点28位置上，而节点27作为关注节点，其兄弟节点21是红色。状态如下

此时步骤如下

1. 将父节点26左旋
2. 左旋完成后，将父节点26和祖父节点21颜色互换
3. 继续检查关注节点

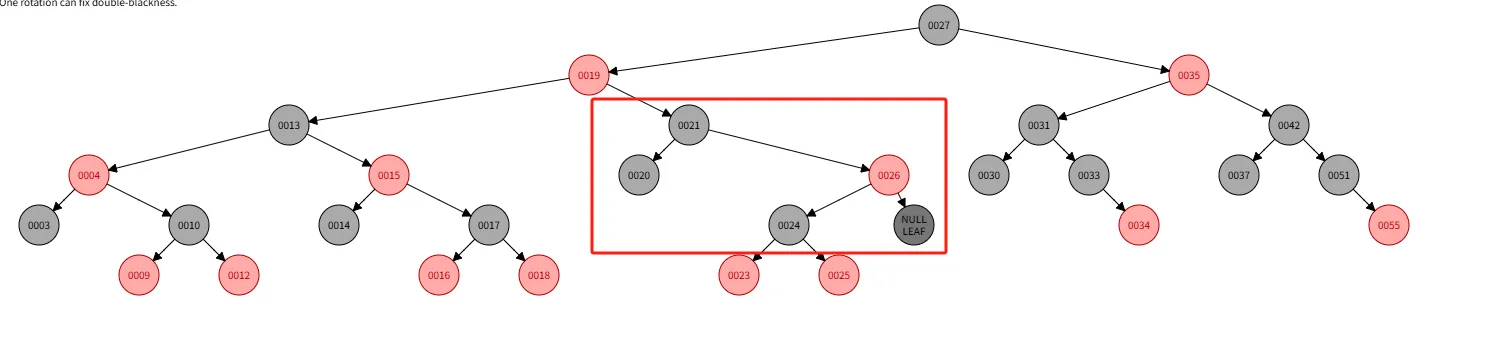

此时状态如下

此时关注节点的兄弟节点24是黑色，其左右孩子都是红色，符合场景：修复阶段：关注节点的兄弟节点是黑色，其左右侄子都是红色

此时关注节点作为节点26的右孩子，所以步骤如下

1. 先右旋父节点26
2. 将祖父节点24设置为父节点26的颜色(红色)
3. 将父节点26设置为黑色
4. 将叔叔节点23设置为黑色
5. 调整结束

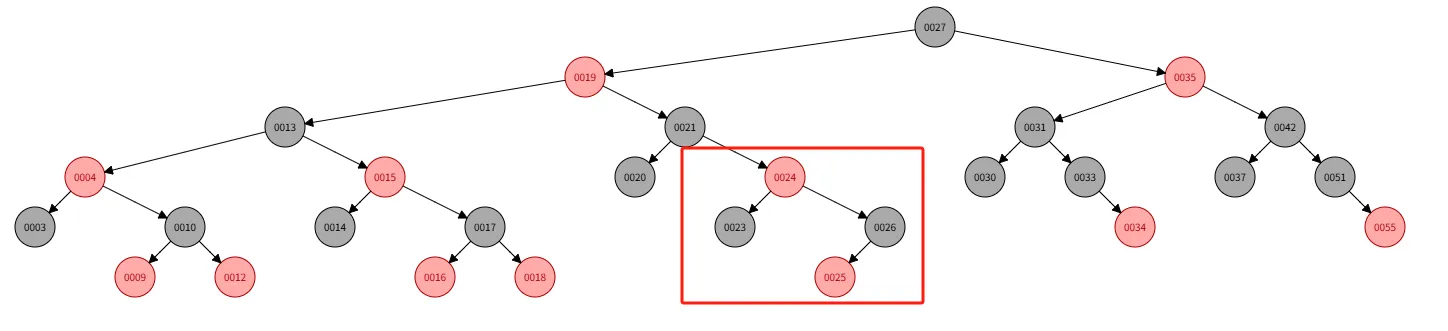

此时调整完成后的状态如下

修复阶段：关注节点作为右孩子时，其兄弟节点是黑色，右侄子是红色，左侄子是黑色

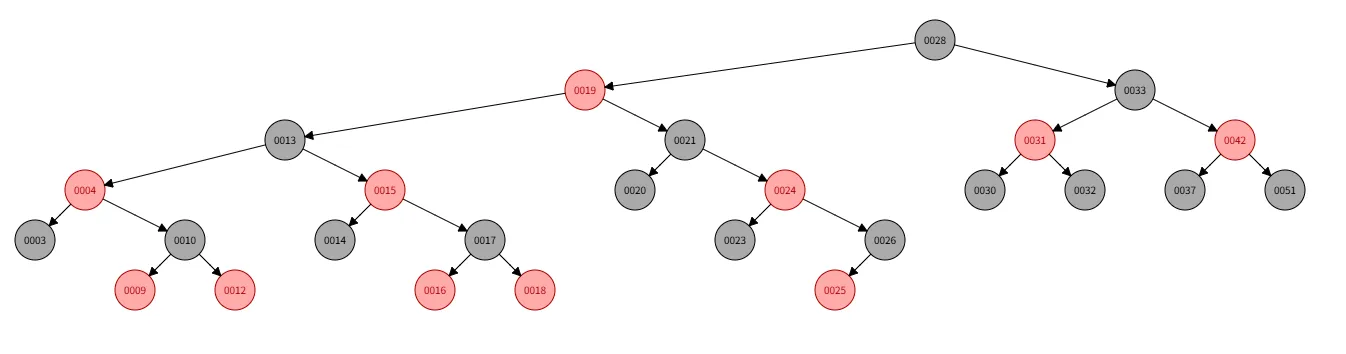

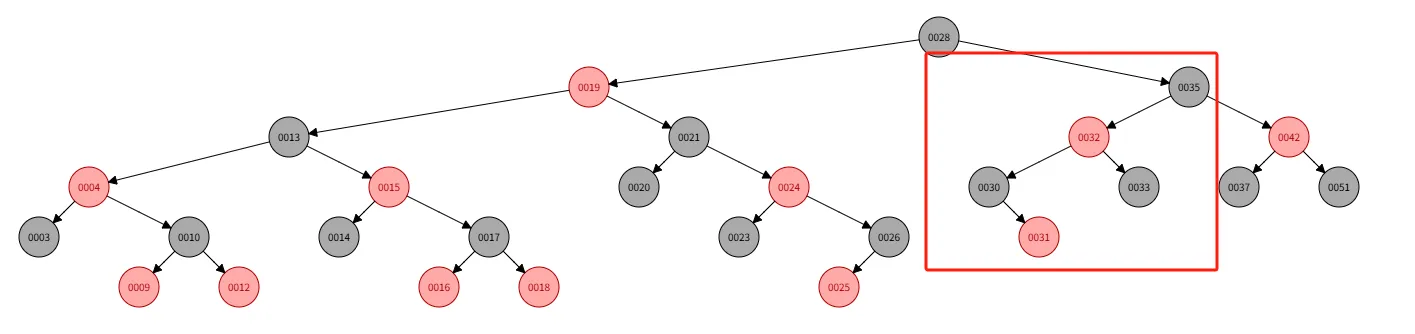

为了准备这种情况，我们需要构造红黑树情况如下，我们关注节点35，如下

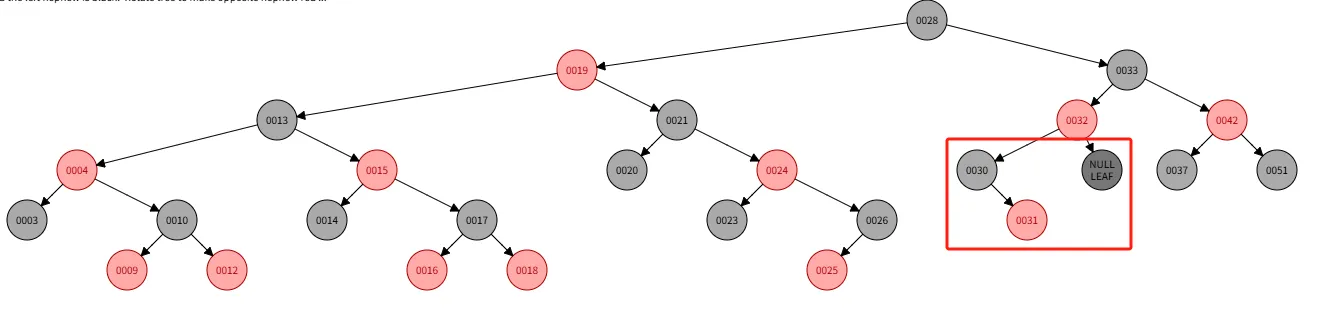

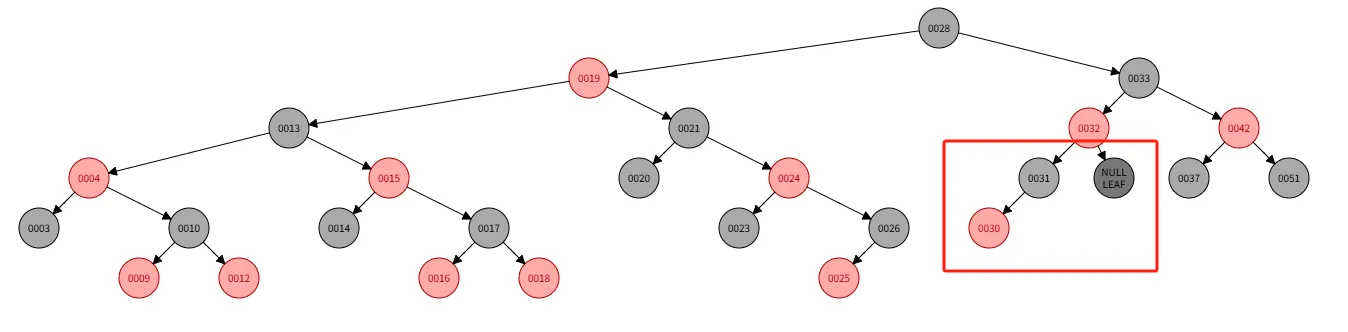

此时我们删除节点35，那么节点33会替代节点35，然后关注节点在原节点33的位置，记住节点33是父节点32的右孩子，那么状态如下

此时关注节点的兄弟节点30是黑色，右侄子是红色，左侄子是黑色 我们需要目的将红色节点搬到左侄子节点上，那么步骤如下

1. 兄弟节点30左旋
2. 节点30和原右侄子节点颜色互换

那么此时状态如下

此时关注节点不变，其兄弟节点31是黑色，其左侄子节点是红色，右侄子节点是黑色，那么步骤如下

1. 右旋父节点32
2. 将祖父节点31的颜色设置为父节点32的颜色(红色)
3. 将父节点32染黑
4. 将叔叔节点30染黑
5. 调整结束

上述步骤完成之后，状态如下

总结

至此，针对删除的所有场景演示完成了，本文没有按照关注节点的左右孩子都重复介绍，只是按照单边作为示例，演示了所有的场景。那么本文涉及到的场景如下：

可以对应文章<rb-tree实现-删除操作-原理>查看场景

删除阶段：

1. 删除节点没有子节点
   章节: <删除红色根节点>
2. 删除节点只有一个子节点
   章节: <删除只有一个节点的节点>
3. 删除节点有两个子节点，前驱节点是其左孩子
   章节: <删除节点的前驱节点是删除节点的左孩子>
4. 删除节点有两个子节点，前驱节点不是其左孩子
   章节: <删除节点的前驱节点不是删除节点的左孩子>

修复阶段：

1. 兄弟节点是红色
   章节: <修复阶段：关注节点的兄弟节点是红色>
2. 兄弟节点是黑色，且侄子都是黑色
   章节: <删除黑色根节点>
3. 兄弟节点是黑色，其左侄子是红色，右侄子是黑色
   章节: <修复阶段：关注节点作为右孩子时，其兄弟节点是黑色，右侄子是红色，左侄子是黑色>（镜像）
4. 兄弟节点是黑色，其左侄子是黑色，右侄子是红色
   章节: <删除节点的前驱节点不是删除节点的左孩子>
5. 兄弟节点是黑色，其左右侄子都是红色
   章节: <修复阶段：关注节点的兄弟节点是红色>

至此，可以发现，全部演示完成。
