在基于众达的rk3568板子上，使用非hdf的方式点亮了板卡之后，这里再提供一种办法，可以使用hdf的方式点亮众达rk3568的显示

一、移植hdf驱动

移植panel_simple_common的hdf驱动可以参考文档《Openharmony-rk3568 移植panel_simple_common》

二、声明plane

声明plane的方式可以参考文档《Openharmony RK3568图层设置》

三、存在问题

我们在做完上述的操作之后，根据panel代码逻辑的分析，应该是可以成功的，关于分析panel代码的参考文档《Openharmony之众达rk3568内核显示panel代码梳理》

但是发现内核一直死循环，无法继续往下走，日志如下：


[   23.289028] rockchip-vop2 fe040000.vop: [drm:vop2_bind] vp0 assign plane mask: 0x15, primary plane phy id: 2
[   23.289095] rockchip-vop2 fe040000.vop: [drm:vop2_bind] vp1 assign plane mask: 0x0, primary plane phy id: -1
[   23.289149] rockchip-vop2 fe040000.vop: [drm:vop2_bind] vp2 assign plane mask: 0x0, primary plane phy id: -1
[   23.289545] rockchip-vop2 fe040000.vop: [drm:vop2_create_crtc] Cluster0-win0 as cursor plane for vp0
[   23.289962] [drm] failed to init overlay plane Cluster0-win1
[   23.290154] [drm] failed to init overlay plane Cluster1-win1
[   23.290448] rockchip-drm display-subsystem: bound fe040000.vop (ops vop2_component_ops)
[   23.291207] dwhdmi-rockchip fe0a0000.hdmi: Detected HDMI TX controller v2.11a with HDCP (DWC HDMI 2.0 TX PHY)
[   23.294038] dwhdmi-rockchip fe0a0000.hdmi: registered DesignWare HDMI I2C bus driver
[   23.295241] [I/HDF_AUDIO_HDMI] [HdmiCodecProbe][line:33]: entry
[   23.299447] rk628-hdmirx rk628-hdmirx: failed to attach bridge ret=-517
[   23.299473] Failed to attach bridge with dw-hdmi ret=-517

这里可以看到，dw-hdmi的bridge初始化失败了，也就是component组件的bind失败了。而且返回的是-EPROBE_DEFER。根据component往上反馈来追溯代码，这里代码追溯到如下：


static int rockchip_drm_platform_probe(struct platform_device *pdev)
{
        struct device *dev = &pdev->dev;
        struct component_match *match = NULL;
        int ret;

        ret = rockchip_drm_platform_of_probe(dev);
        if (ret)
                return ret;

        match = rockchip_drm_match_add(dev);
        if (IS_ERR(match))
                return PTR_ERR(match);

        ret = component_master_add_with_match(dev, &rockchip_drm_ops, match);
        if (ret < 0) {
                rockchip_drm_match_remove(dev);
                return ret;
        }

        ret = dma_coerce_mask_and_coherent(dev, DMA_BIT_MASK(64));
        if (ret)
                return ret;

        return 0;
}

从上述代码可以知道， component_master_add_with_match会接收component的返回值，这里ret应该返回-EPROBE_DEFER。而rockchip_drm_platform_probe接收到-EPROBE_DEFER后会延迟探测，这就导致rockchip_drm_platform_probe会被重入。

另一个方面我们知道，linux的device driver的probe是在一个线程中完成的，如果rockchip display subsystem的驱动无法正常的probe，那它就阻塞了其他驱动的probe。

四、思路

根据上述代码的分析，基本问题也就定位到了，那就是rockchip drm platform的驱动导致内核进入死循环了，而进入死循环的原因是hdf编写的panel_simple_common驱动没有在它之前加载。

根据上述的推理，我们有如下的方式解决问题：

提前hdf的驱动加载时间
推迟rockchip drm platform driver的加载时间
将rockchip drm platform设计为kthread模式

下面逐一分析

4.1 提前hdf驱动加载时间

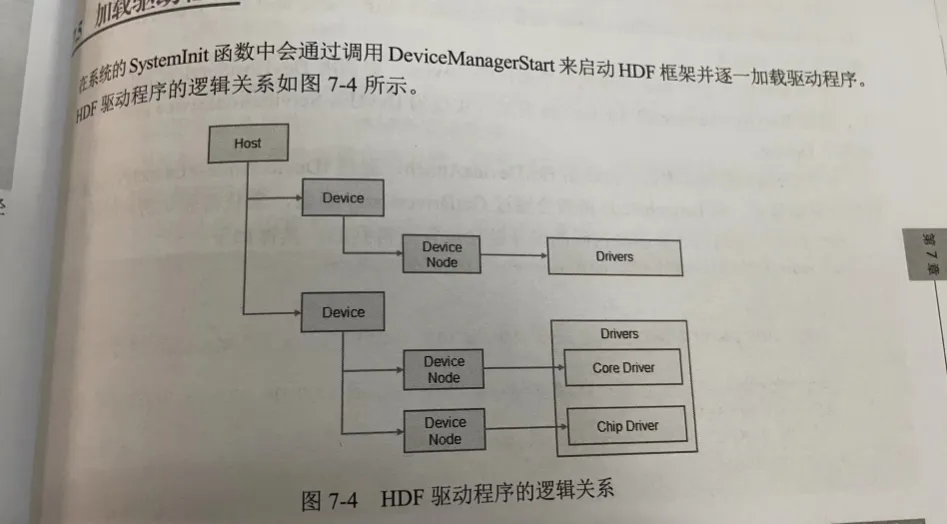

我们根据书籍《Openharmony架构、内核、驱动及应用开发全栈》的第七章第五节的内容可以知道如下：

hdf最开始是通过调用DeviceManagerInit来启动hdf框架，DeviceManagerInit的代码如下：


static int __init DeviceManagerInit(void)
{
    int ret;

    ret = DeviceManagerStart();
    if (ret < 0) {
        HDF_LOGE("%s start failed %d", __func__, ret);
    } else {
        HDF_LOGD("%s start success", __func__);
    }
    return ret;
}

late_initcall(DeviceManagerInit);

根据上述代码我们可以知道，hdf肯定是late_initcall，而rk的drm platform驱动是module_init，如下：


module_init(rockchip_drm_init);
module_exit(rockchip_drm_fini);

有过内核开发的基础都清楚，此时hdf肯定加载在module_init之后。

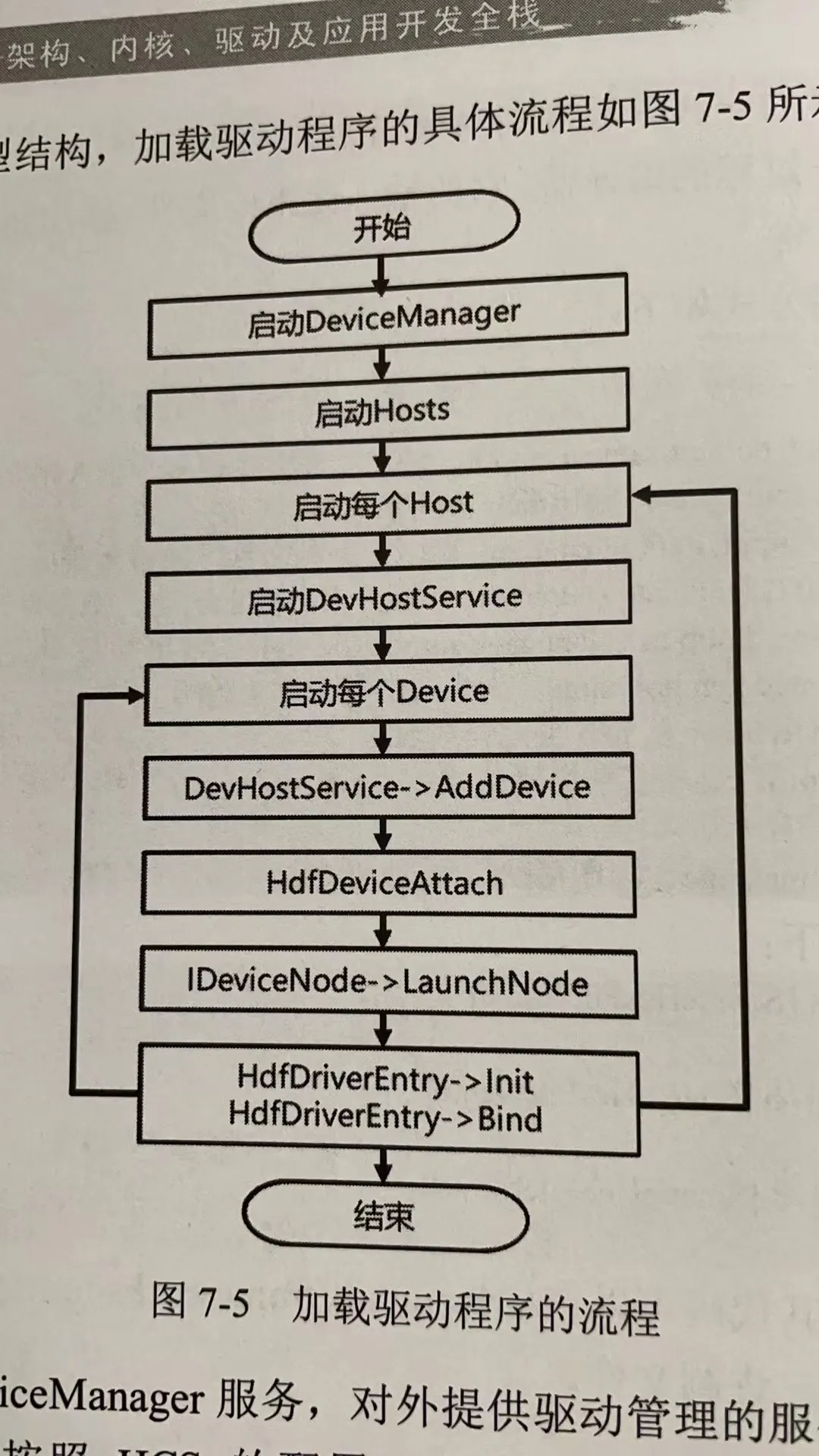

再根据《Openharmony架构、内核、驱动及应用开发全栈》中提到的加载驱动流程如下：

我们可以知道在DeviceManagerInit之后，hdf还有一段分发流程，我们根据hcs的描述如下：


display :: host {
    hostName = "display_host";
    device_hdf_drm_panel :: device {
        device0 :: deviceNode {
            policy = 0;
            priority = 197;
            preload = 0;
            moduleName = "HDF_DRM_PANEL_SIMPLE";
        }
    }
    device_lcd :: device {
        device3 :: deviceNode {
            policy = 0;
            priority = 100;
            preload = 0;
            moduleName = "PANEL_SIMPLE_COMMON";
        }

可以知道display先从host初始化"HDF_DRM_PANEL_SIMPLE"，然后在从devicenode初始化"PANEL_SIMPLE_COMMON"。而这块的顺序我们不是很好控制了。

如果我们修改整个hdf的初始化流程，可能对hdf框架带来不好的影响，一方面是hdf本身不成熟，另一方面我们对hdf理解也不深刻。提前hdf是否带来问题心里没办法拍板。

4.1.1 为什么dayu200的设备是好的

这里我们需要明确的是，rockchip的drm platform驱动会绑定多个vp，在dayu200上，除了dsi还有hdmi设备，即使hdf编写的dsi的panel初始化比较晚，但是hdmi这块完全没有走hdf，所以是不会造成死循环的。

不会产生死循环，只要-EPROBE_DEFER能等得到驱动完成初始化，那就没问题。

4.2 推迟rockchip drm platform driver的加载时间

我们对内核框架代码是十分清楚的，drm platform驱动的推迟只不过是导致系统黑屏时间长而已，那我们可以推迟moduleinit吗？

结论是不建议

内核lateinit call是最后的加载
moduleinit call没办法推迟到比lateinit call更后
动hdf的初始化流程，本人技术浅薄，不敢动
都是lateinit call，但是hdf要走一段服务逻辑，比驱动要晚。因为我们没办法计算出来hdf到host到device node的加载时间

根据上述问题，推迟rockchip drm驱动的方法也不可行，主要原因和4.1同理，怕对hdf带来不好的影响

4.3 将rockchip drm platform设计为kthread模式

既然上面两个方法都不建议处理，再鉴于咱们对内核比较熟悉，我们可以对rockchip drm platform driver进行简单改造。让其component match过程放在kthread中，如下


--- a/rockchip_drm_drv.c        2024-05-28 20:38:23.259111826 +0800
+++ b/rockchip_drm_drv.c        2024-06-04 17:18:50.965436190 +0800
@@ -35,6 +35,7 @@
 #include "rockchip_drm_fbdev.h"
 #include "rockchip_drm_gem.h"
 #include "rockchip_drm_logo.h"
+#include <linux/kthread.h>

 #include "../drm_crtc_internal.h"

@@ -46,6 +47,7 @@

 static bool is_support_iommu = true;
 static struct drm_driver rockchip_drm_driver;
+struct task_struct *match_thread = NULL;

 void drm_mode_convert_to_split_mode(struct drm_display_mode *mode)
 {
@@ -1773,30 +1775,42 @@
        return 0;
 }

-static int rockchip_drm_platform_probe(struct platform_device *pdev)
+static int thread_component_match(void *data)
 {
-       struct device *dev = &pdev->dev;
-       struct component_match *match = NULL;
-       int ret;
-
-       ret = rockchip_drm_platform_of_probe(dev);
-       if (ret)
-               return ret;
-
-       match = rockchip_drm_match_add(dev);
-       if (IS_ERR(match))
-               return PTR_ERR(match);
+       struct platform_device *pdev = data;
+        struct device *dev = &pdev->dev;
+        struct component_match *match = NULL;
+        int ret;
+
+       while (!kthread_should_stop()) {
+               ret = rockchip_drm_platform_of_probe(dev);
+               if (ret)
+                       return ret;
+
+               match = rockchip_drm_match_add(dev);
+               if (IS_ERR(match))
+                       return PTR_ERR(match);
+
+               ret = component_master_add_with_match(dev, &rockchip_drm_ops, match);
+               if (ret < 0) {
+                       rockchip_drm_match_remove(dev);
+                       msleep(2000);
+                       }else if(ret == 0){
+                       break;
+               }

-       ret = component_master_add_with_match(dev, &rockchip_drm_ops, match);
-       if (ret < 0) {
-               rockchip_drm_match_remove(dev);
-               return ret;
+               ret = dma_coerce_mask_and_coherent(dev, DMA_BIT_MASK(64));
+               if (ret)
+                       return ret;
        }
+       return 0;
+}

-       ret = dma_coerce_mask_and_coherent(dev, DMA_BIT_MASK(64));
-       if (ret)
-               return ret;
-
+static int rockchip_drm_platform_probe(struct platform_device *pdev)
+{
+       match_thread = kthread_run(thread_component_match, pdev, "tangfeng");
+       if (IS_ERR(match_thread))
+               return PTR_ERR(match_thread);
        return 0;
 }

@@ -1806,6 +1820,9 @@

        rockchip_drm_match_remove(&pdev->dev);

+       if (match_thread)
+               kthread_stop(match_thread);
+
        return 0;
 }

上面代码比较仓促，这里match_thread应该放驱动私有结构体。

根据上面的改造，我们可以确保如果panel未准备好，thread会sleep 2秒，直到panel准备好之后，thread正常退出。这能够有效的解决死循环的问题

五、总结

根据上述的分析，我们可以通过线程化来解决此问题，在内核中，很多事情都可以线程化，只是取决于驱动的使用场景。从实际意义上来说，将rockchip drm platform驱动线程化没有多大的影响，如果sleep那里调教的比较好，对实际显示的影响（黑屏时间）几乎不会多大（会有影响，但不大）。

而且，根据文章《Openharmony之众达rk3568内核显示panel代码梳理》的第四章可以知道，单独写panel_simple驱动在hdf的设计上来说实际上是一种偷懒的行为，所以我们不必要较真此方法的实用性。

根据众达3568的panel流程，完整的实现hdf 驱动才是这个问题的正解：如下

根据hdmi设备树实现HDMI的hdf驱动
根据drm bridge的概念来寻找hdmi下的bridge设备
根据bridge设备来初始化rk628驱动
根据rk628驱动继续寻找panel设备
实现simple_panel驱动，初始化panel设备
