Openharmony在显示drm panel上的实现仅仅实现了dsi接口的显示屏，这就导致了如果客户使用了非dsi的显示，例如edp，hdmi，则没有办法在openharmony上显示。目前来看openharmony基本没有新的补丁合入，所以这一块的工作量得自行完成。本文通过移植simple_panel来实现非dsi的其他驱动的panel实现。

一、对于仓库


https://gitlab2.kylin.com/sh-product-Embedded/openharmony/drivers_hdf_core

这里面有两笔提交，一笔是simple_panel的c代码提交如下：


https://gitlab2.kylin.com/sh-product-Embedded/openharmony/drivers_hdf_core/-/commit/951647792a9ca86897b3f23f5edd6bf9f82d7aa5

一笔是Makefile和Kconfig使能的提交如下：


https://gitlab2.kylin.com/sh-product-Embedded/openharmony/drivers_hdf_core/-/commit/235164e43ced1c6c8afedcb660b3b52be51b267e

二、代码解释

我们知道，内核提供了标准的panel_simple.c的驱动，其文件如下：


drivers/gpu/drm/panel/panel-simple.c

这里我们关注非dsi的实现，如下：


static struct platform_driver panel_simple_platform_driver = {
        .driver = {
                .name = "panel-simple",
                .of_match_table = platform_of_match,
        },
        .probe = panel_simple_platform_probe,
        .remove = panel_simple_platform_remove,
        .shutdown = panel_simple_platform_shutdown,
};

所以根据内核标准代码，需要实现其基本功能，这里拆分成了panel_simple_common.c和hdf_drm_panel_simple.c

代码写的比较丑陋，但是我对照了基本逻辑，应该是没有大问题的。

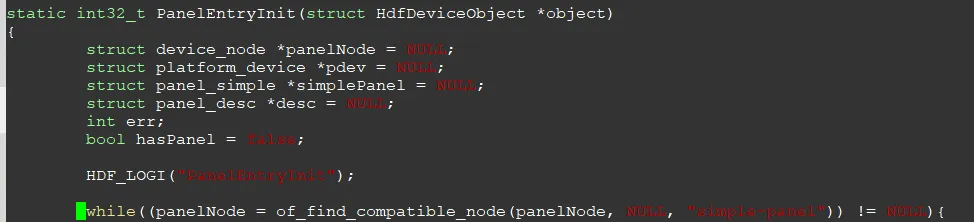

这里panel_simple_common.c主要是panel硬件的信息设置，需要对接dts的内容，并提供了panel_simple_loader_protect函数，如下

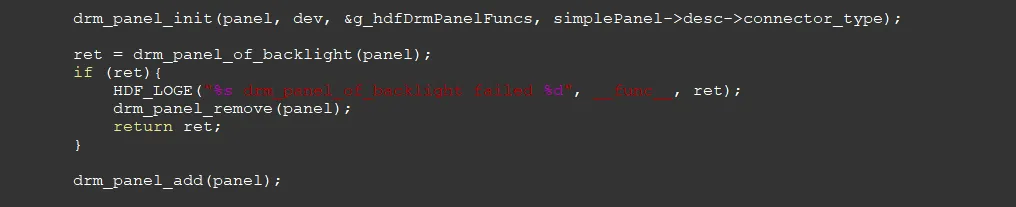

而hdf_drm_panel_simple.c主要是对drm负责的panel注册，主要是drm_panel_init和drm_panel_add，这里也需要填充drm_panel_init所需要的回调drm_panel_funcs。如下

综上，我们可以知道，这里的只是通过hdf实现了simple_panel的驱动而已。

对于Makefile，这里如下设置


ifeq ($(CONFIG_DRIVERS_HDF_SIMPLE_PANEL), y)
obj-$(CONFIG_DRIVERS_HDF_SIMPLE_PANEL) += \
        $(DISPLAY_ROOT_DIR)/panel/panel_simple_common.o
else
obj-$(CONFIG_ARCH_ROCKCHIP) += \
        $(DISPLAY_ROOT_DIR)/panel/ili9881_st_5p5.o
endif

这里因为实现了两次panel_simple_loader_protect，所以代码是互斥的，所以通过内核配置CONFIG_DRIVERS_HDF_SIMPLE_PANEL将其隔开

三、hcs修改

根据上面的讲述，我们可以完成hcs的驱动移植，这里通过修改hcs来使得hcs生效，如下：


diff --git a/rk3568/hdf_config/khdf/device_info/device_info.hcs b/rk3568/hdf_config/khdf/device_info/device_info.hcs
index 16b6abf..267aa13 100644
--- a/rk3568/hdf_config/khdf/device_info/device_info.hcs
+++ b/rk3568/hdf_config/khdf/device_info/device_info.hcs
@@ -241,7 +241,7 @@
                     policy = 0;
                     priority = 197;
                     preload = 0;
-                    moduleName = "HDF_DRMPANEL";
+                    moduleName = "HDF_DRM_PANEL_SIMPLE";
                 }
             }
             device_hdf_disp :: device {
@@ -253,7 +253,7 @@
                     serviceName = "hdf_disp";
                 }
             }
-           device_hi35xx_disp :: device {
+               device_hi35xx_disp :: device {
                 device0 :: deviceNode {
                     policy = 0;
                     priority = 195;
@@ -284,7 +284,7 @@
                     policy = 0;
                     priority = 100;
                     preload = 0;
-                    moduleName = "LCD_ILI9881_ST_5P5";
+                    moduleName = "PANEL_SIMPLE_COMMON";
                 }
             }
             device_pwm_bl :: device {

为什么这样改，因为hcs的设定中，host是唯一的，所以display只能选择"HDF_DRM_PANEL_SIMPLE"或者"HDF_DRMPANEL"

同样的驱动LCD_ILI9881_ST_5P5和PANEL_SIMPLE_COMMON也互斥，所以只能二选一

3.1 如何生效

如果对hcs生效有疑问的，可以查看文章Openharmony hcs文件编译不生效的问题
