在linux中，内核提供了lxc功能，这个功能是实现容器的基础，在容器中，有namespace和cgroups，这里我们先介绍一下cgroups，用于简单了解cgroups。

一、cgroups介绍

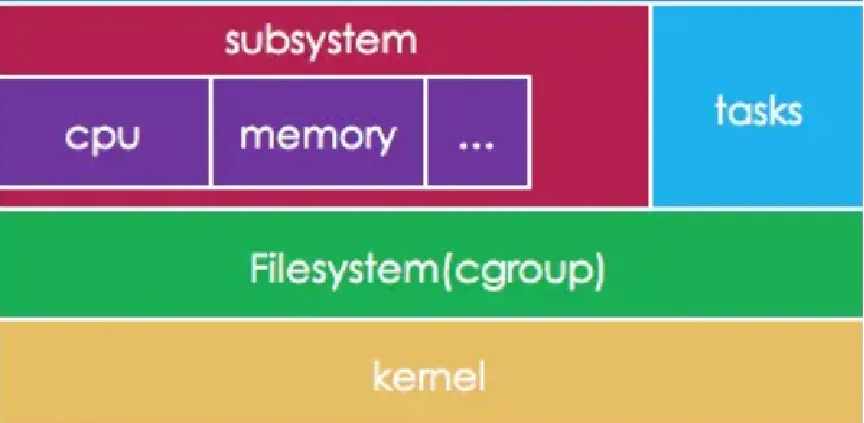

控制组（cgroups）是Linux内核提供的物理资源隔离机制，用来限制CPU，内存，IO等资源。今天只说V1，不说V2 Linux中CGROUPS如下所示

控制组有多个子系统，通过其子系统可以控制系统的功能。主要如下：


cpuset - 为 cgroup 内的任务分配独立的处理器和内存节点；
cpu - 使用调度程序对 cgroup 内的任务提供 CPU 资源的访问；
cpuacct - 生成 cgroup 中所有任务的处理器使用情况报告；
io - 限制对块设备的读写操作;
memory - 限制 cgroup 中的一组任务的内存使用;
devices - 限制 cgroup 中的一组任务访问设备；
freezer - 允许 cgroup 中的一组任务挂起/恢复；
net_cls - 允许对 cgroup 中的任务产生的网络数据包进行标记；
net_prio - 针对 cgroup 中的每个网络接口提供一种动态修改网络流量优先级的方法；
perf_event - 支持访问 cgroup 中的性能事件);
hugetlb - 为 cgroup 开启对大页内存的支持;
pid - 限制 cgroup 中的进程数量。

二、命令演示

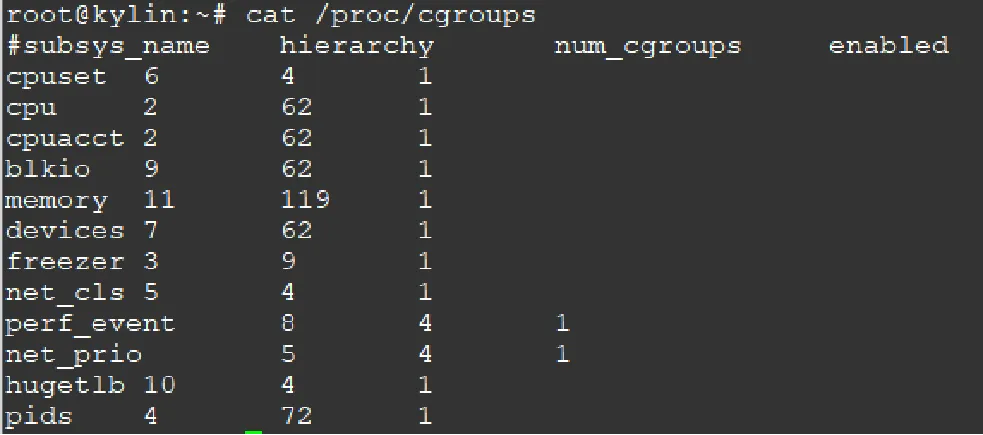

2.1 查看linux使用的cgroups

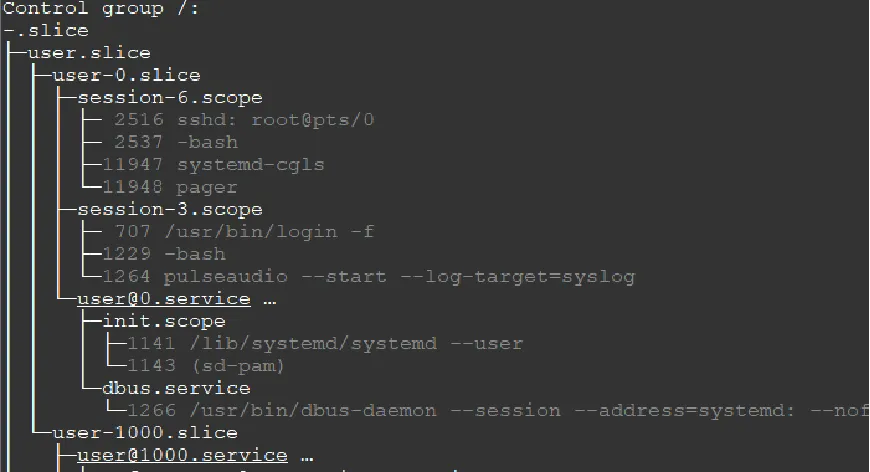

2.2 查看当前cgroups层级

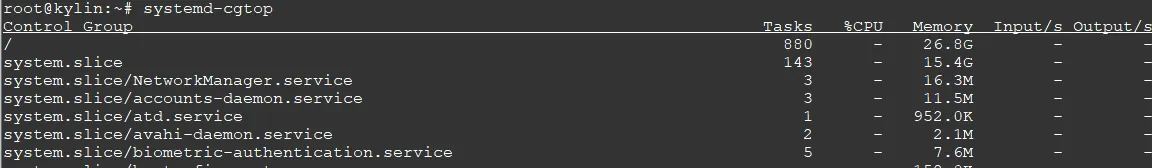

2.3 查看当前cgroups服务占用情况

三、测试示例

为了测试验证，这里需要在cpu，内存，io上进行验证

3.1 限制CPU

限制CPU主要两种

限制核心
限制使用百分比

测试代码如下：


int main(void) {
  for (; ;);
  return 0;
}
gcc /root/test_cpu.c -o /root/test_cpu

对于限制核心，如下

设置cpuset


mkdir  /sys/fs/cgroup/cpuset/test/
echo 7 > /sys/fs/cgroup/cpuset/test/cpuset.cpus
/root/test_cpu  &
5233
echo 5233 > /sys/fs/cgroup/cpuset/test/tasks
taskset -p 5233

对于设置cpu,cpuacct，如下


cpu.cfs_quota_us / cpu.cfs_period_us 可作为CPU的百分比
mkdir /sys/fs/cgroup/cpu,cpuacct/test
echo 20000 > /sys/fs/cgroup/cpu,cpuacct/test/cpu.cfs_quota_us
echo 100000 > /sys/fs/cgroup/cpu,cpuacct/test/cpu.cfs_period_us
/root/test_cpu &
8359
echo 8359 > /sys/fs/cgroup/cpu,cpuacct/test/tasks

如果通过systemd，则是


systemd-run --unit=test --scope --slice=test /root/test_cpu &
systemd-run --unit=test --scope --slice=test -p CPUQuota=20% /root/test_cpu

3.2 限制内存

测试代码如下：


#include <unistd.h>
#include <stdio.h>
#include <string.h>
#include <stdlib.h>

int main(void) {
  unsigned total = 0, alloc_size = 1024 * 1024 * 100 /* MiB */;
  int *p = NULL;
  while (1) {
    if (NULL == (p = (int *)malloc(alloc_size))) {
      printf("malloc failed!\n");
      return 0;
    }
    memset(p, 0xff, alloc_size);
    total += alloc_size;
    printf("malloc size: %uM\n", total/1024/1024);
    sleep(1);
  }
  return 0;
}

gcc /root/test_mem.c -o /root/test_mem

验证如下：


mkdir /sys/fs/cgroup/memory/test/
echo $(expr 1024 '*' 1024 '*' 500) > /sys/fs/cgroup/memory/test/memory.limit_in_bytes
cgexec  -g memory:test /root/test_mem
malloc size: 100M,
malloc size: 200M,
malloc size: 300M,
malloc size: 400M,
已杀死

如果通过systemd


systemd-run --unit=test --scope --slice=test /root/test_mem
systemctl set-property test.scope MemoryLimit=500M

结果


memory: usage 512000kB, limit 512000kB, failcnt 156
memory+swap: usage 512000kB, limit 9007199254740988kB, failcnt 0
Memory cgroup out of memory: Killed process 3330 (test_mem) total-vm:563012kB, anon-rss:510700kB, file-rss:14808kB, shmem-rss:0kB, UID:0 pgtables:1112kB oom_score_adj:0

3.3 限制IO

对于IO，这里演示限制写的速度，如下：


mkdir /sys/fs/cgroup/blkio/test
echo "179:0 `expr 1000 '*' 1000`" > /sys/fs/cgroup/blkio/test/blkio.throttle.write_bps_device
cgexec -g blkio:test time dd if=/dev/zero count=1 bs=10M of=/root/test.img conv=fdatasync
记录了1+0 的读入
记录了1+0 的写出
10485760 bytes (10 MB, 10 MiB) copied, 10.0687 s, 1.0 MB/s

使用systemd


systemd-run --unit=test --scope --slice=test -p "IOWriteBandwidthMax=/dev/mmcblk0p6 1M" time dd if=/dev/zero count=1 bs=10M of=/root/test.img conv=fdatasync
Running scope as unit: test.scope
记录了1+0 的读入
记录了1+0 的写出
10485760 bytes (10 MB, 10 MiB) copied, 10.4876 s, 1000 kB/s

四、调用分析

对于上面的示例，主要根据如下分析调用关系

sysfs
cpuset
cpuacct
memory
io

4.1 sysfs创建

这里从start_kernel如下


start_kernel----init/main.c
    cgroup_init_early
        cgroup_init_subsys
    cgroup_init---init/main.c
        cgroup_init_subsys
        WARN_ON(sysfs_create_mount_point(fs_kobj, "cgroup"));
        WARN_ON(cgroup_add_legacy_cftypes(ss, ss->legacy_cftypes));
            cgroup_add_cftypes
                cgroup_init_cftypes
                cgroup_apply_cftypes
                    cgroup_addrm_files
                        cgroup_add_file
                            __kernfs_create_file（创建sysfs文件）

4.2 cgroups文件系统结构


struct cgroup_subsys {
    struct cgroup_subsys_state *(*css_alloc)(struct cgroup_subsys_state *parent_css);
    int (*css_online)(struct cgroup_subsys_state *css);
    void (*css_offline)(struct cgroup_subsys_state *css);
    void (*css_released)(struct cgroup_subsys_state *css);
    void (*css_free)(struct cgroup_subsys_state *css);
    void (*css_reset)(struct cgroup_subsys_state *css);
    void (*css_rstat_flush)(struct cgroup_subsys_state *css, int cpu);
    int (*css_extra_stat_show)(struct seq_file *seq,
                   struct cgroup_subsys_state *css);

    int (*can_attach)(struct cgroup_taskset *tset);
    void (*cancel_attach)(struct cgroup_taskset *tset);
    void (*attach)(struct cgroup_taskset *tset);
    void (*post_attach)(void);
    int (*can_fork)(struct task_struct *task,
            struct css_set *cset);
    void (*cancel_fork)(struct task_struct *task, struct css_set *cset);
    void (*fork)(struct task_struct *task);
    void (*exit)(struct task_struct *task);
    void (*release)(struct task_struct *task);
    void (*bind)(struct cgroup_subsys_state *root_css);
};

4.3 sysfs的文件操作结构


cgroup_init_cftypes
cgroup_kf_ops
static struct kernfs_ops cgroup_kf_ops = {
    .atomic_write_len   = PAGE_SIZE,
    .open           = cgroup_file_open,
    .release        = cgroup_file_release,
    .write          = cgroup_file_write,
    .poll           = cgroup_file_poll,
    .seq_start      = cgroup_seqfile_start,
    .seq_next       = cgroup_seqfile_next,
    .seq_stop       = cgroup_seqfile_stop,
    .seq_show       = cgroup_seqfile_show,
};

4.4 cpuset流程


cpuset_cgrp_subsys
    struct cftype legacy_files[]
        .name = "cpus",
        .write = cpuset_write_resmask,
            update_cpumask
                cpumask_and

这里cpumask_and是对CPU掩码信息与的函数

4.5 cpuset结构体


struct cgroup_subsys cpuset_cgrp_subsys = {
    .css_alloc  = cpuset_css_alloc,
    .css_online = cpuset_css_online,
    .css_offline    = cpuset_css_offline,
    .css_free   = cpuset_css_free,
    .can_attach = cpuset_can_attach,
    .cancel_attach  = cpuset_cancel_attach,
    .attach     = cpuset_attach,
    .post_attach    = cpuset_post_attach,
    .bind       = cpuset_bind,
    .fork       = cpuset_fork,
    .legacy_cftypes = legacy_files,
    .dfl_cftypes    = dfl_files,
    .early_init = true,
    .threaded   = true,
};

4.6 cpuacct流程


cpuacct_cgrp_subsys
    struct cftype cpu_legacy_files[]
        .name = "cfs_quota_us",
        .write_s64 = cpu_cfs_quota_write_s64,
            tg_set_cfs_quota
                tg_set_cfs_bandwidth
                    unthrottle_cfs_rq
        .name = "cfs_period_us",
        .write_u64 = cpu_cfs_period_write_u64,
            tg_set_cfs_period
                tg_set_cfs_bandwidth
                    unthrottle_cfs_rq

这里unthrottle_cfs_rq 控制CPU带宽（给定周期时间内消耗CPU的时间）的具体函数

4.7 cpuacct结构


struct cgroup_subsys cpuacct_cgrp_subsys = {
    .css_alloc  = cpuacct_css_alloc,
    .css_free   = cpuacct_css_free,
    .legacy_cftypes = files,
    .early_init = true,
};

4.8 memory流程


memory_cgrp_subsys
    struct cftype mem_cgroup_legacy_files[]
        .name = "limit_in_bytes",
        .write = mem_cgroup_write,
            mem_cgroup_resize_max
                page_counter_set_max

这里page_counter_set_max是设置系统允许使用的最大页数

4.9 memory cgroup结构


struct cgroup_subsys memory_cgrp_subsys = {
    .css_alloc = mem_cgroup_css_alloc,
    .css_online = mem_cgroup_css_online,
    .css_offline = mem_cgroup_css_offline,
    .css_released = mem_cgroup_css_released,
    .css_free = mem_cgroup_css_free,
    .css_reset = mem_cgroup_css_reset,
    .can_attach = mem_cgroup_can_attach,
    .cancel_attach = mem_cgroup_cancel_attach,
    .post_attach = mem_cgroup_move_task,
    .bind = mem_cgroup_bind,
    .dfl_cftypes = memory_files,
    .legacy_cftypes = mem_cgroup_legacy_files,
    .early_init = 0,
};

4.10 io流程


blkcg_policy_register
    if (pol->legacy_cftypes)
        WARN_ON(cgroup_add_legacy_cftypes(&io_cgrp_subsys, pol->legacy_cftypes));

module_init(throtl_init);
    blkcg_policy_register(&blkcg_policy_throtl);
        static struct blkcg_policy blkcg_policy_throtl = {
            .dfl_cftypes        = throtl_files,
            .legacy_cftypes     = throtl_legacy_files,
            .pd_alloc_fn        = throtl_pd_alloc,
            .pd_init_fn     = throtl_pd_init,
            .pd_online_fn       = throtl_pd_online,
            .pd_offline_fn      = throtl_pd_offline,
            .pd_free_fn     = throtl_pd_free,
        };
        struct cftype throtl_legacy_files[]
            .name = "throttle.write_bps_device",
            .write = tg_set_conf_u64,
                tg_set_conf
                    tg_conf_updated
                        tg_bps_limit
                            tg->bps[rw][td->limit_index];

这里throtl_grp是用来控制IO参数的结构体，对tg->bps写值可以控制其bps大小

4.11 io cgroup 结构


struct cgroup_subsys io_cgrp_subsys = {
    .css_alloc = blkcg_css_alloc,
    .css_online = blkcg_css_online,
    .css_offline = blkcg_css_offline,
    .css_free = blkcg_css_free,
    .can_attach = blkcg_can_attach,
    .css_rstat_flush = blkcg_rstat_flush,
    .bind = blkcg_bind,
    .dfl_cftypes = blkcg_files,
    .legacy_cftypes = blkcg_legacy_files,
    .legacy_name = "blkio",
    .exit = blkcg_exit,
#ifdef CONFIG_MEMCG
    /*
     * This ensures that, if available, memcg is automatically enabled
     * together on the default hierarchy so that the owner cgroup can
     * be retrieved from writeback pages.
     */
    .depends_on = 1 << memory_cgrp_id,
#endif
};
struct throtl_grp {
    /* internally used bytes per second rate limits */
    uint64_t bps[2][LIMIT_CNT];
......
}

五、总结

至此，我们能够简单了解了cgroups，cgroups是在linux 容器中的对资源隔离的必要手段。
