# ls /sys/kernel/debug/bpmp/debug/actmon/ avg_band_freq avg_sustain_coef avg_window_log2 boost_down_coef boost_down_threshold boost_up_coef boost_up_threshold down_wmark_window enable mc_all_avg_activity mc_all_last_prd_activity sample_period up_wmark_window
interconnect_summary
cat /sys/kernel/debug/interconnect/interconnect_summary node tag avg peak -------------------------------------------------------------------- Memory Controller 7179000 21299200 17000000.gpu 0 0 0 290f000.admaif 0 0 393216 140a0000.pcie 0 250000 0 13800000.display 0 2743000 21299200 13e00000.host1x:vi1@14c00000 0 0 0 13e00000.host1x:vi0@15c00000 0 0 0 bc00000.rtcpu 0 0 0 15540000.nvjpg 0 0 0 15380000.nvjpg 0 0 0 15480000.nvdec 0 0 0 15340000.vic 0 0 0 141e0000.pcie 0 0 0 14160000.pcie 0 3936000 0 14100000.pcie 0 250000 0 cpu4 0 0 816000 cpu0 0 0 1632000 hdar 0 0 nvencsrd 0 0 pcie6ar 0 0 pcie6aw 0 0 pcie7ar 0 0 nvencswr 0 0 dla0rdb 0 0 dla0rdb1 0 0 dla0wrb 0 0 dla1rdb 0 0 pcie7aw 0 0 141e0000.pcie 0 0 0 pcie8ar 0 0 hdaw 0 0 pcie8aw 250000 0 140a0000.pcie 0 250000 0 pcie9ar 0 0 pcie6ar1 0 0 pcie9aw 0 0 pcie10ar 0 0 pcie10aw 0 0 pcie10ar1 0 0 pcie7ar1 0 0 mgbeard 0 0 mgbebrd 0 0 mgbecrd 0 0 mgbedrd 0 0 mgbeawr 0 0 mgbebwr 0 0 mgbecwr 0 0 sdmmcrab 0 0 mgbedwr 0 0 sdmmcwab 0 0 vicsrd 0 0 vicswr 0 0 15340000.vic 0 0 0 dla1rdb1 0 0 dla1wrb 0 0 vi2w 0 0 13e00000.host1x:vi1@14c00000 0 0 0 vi2falr 0 0 viw 0 0 13e00000.host1x:vi0@15c00000 0 0 0 nvdecsrd 0 0 nvdecswr 0 0 15480000.nvdec 0 0 0 aper 0 0 apew 0 0 vi2falw 0 0 nvjpgsrd 0 0 nvjpgswr 0 0 15380000.nvjpg 0 0 0 nvdisplayr 0 0 bpmpr 0 0 bpmpw 0 0 bpmpdmar 0 0 bpmpdmaw 0 0 apedmar 0 0 apedmaw 0 393216 290f000.admaif 0 0 393216 nvdisplayr1 2743000 21299200 13800000.display 0 2743000 21299200 vifalr 0 0 vifalw 0 0 dla0rda 0 0 dla0falrdb 0 0 dla0wra 0 0 dla0falwrb 0 0 dla1rda 0 0 dla1falrdb 0 0 dla1wra 0 0 dla1falwrb 0 0 rcer 0 0 rcew 0 0 bc00000.rtcpu 0 0 0 pcie0r 0 0 pcie0w 0 0 pcie1r 0 0 pcie1w 250000 0 14100000.pcie 0 250000 0 pcie2ar 0 0 pcie2aw 0 0 pcie3r 0 0 pcie3w 0 0 pcie4r 0 0 pcie4w 3936000 0 14160000.pcie 0 3936000 0 pcie5r 0 0 pcie5w 0 0 dla0rda1 0 0 dla0rda1 0 0 pcie5r1 0 0 nvjpg1srd 0 0 nvjpg1swr 0 0 15540000.nvjpg 0 0 0 sw_cluster0 0 13056000 cpu0 0 0 1632000 sw_cluster1 0 6528000 cpu4 0 0 816000 sw_cluster2 0 0 nvl1r 0 0 nvl1w 0 0 17000000.gpu 0 0 0 External Memory Controller 0 0 17000000.gpu 0 0 0 290f000.admaif 0 0 393216 140a0000.pcie 0 250000 0 13800000.display 0 2743000 21299200 13e00000.host1x:vi1@14c00000 0 0 0 13e00000.host1x:vi0@15c00000 0 0 0 bc00000.rtcpu 0 0 0 15540000.nvjpg 0 0 0 15380000.nvjpg 0 0 0 15480000.nvdec 0 0 0 15340000.vic 0 0 0 141e0000.pcie 0 0 0 14160000.pcie 0 3936000 0 14100000.pcie 0 250000 0 cpu4 0 0 816000 cpu0 0 0 1632000 External Memory (DRAM) 0 0 17000000.gpu 0 0 0 290f000.admaif 0 0 393216 140a0000.pcie 0 250000 0 13800000.display 0 2743000 21299200 13e00000.host1x:vi1@14c00000 0 0 0 13e00000.host1x:vi0@15c00000 0 0 0 bc00000.rtcpu 0 0 0 15540000.nvjpg 0 0 0 15380000.nvjpg 0 0 0 15480000.nvdec 0 0 0 15340000.vic 0 0 0 141e0000.pcie 0 0 0 14160000.pcie 0 3936000 0 14100000.pcie 0 250000 0 cpu4 0 0 816000 cpu0 0 0 1632000
bw request
root@ubuntu:~# cat /sys/kernel/debug/bpmp/debug/bwmgr/bw_request_status ID |Niso BW |Iso BW | Floor BW 0 |0 |0 |0 1 |0 |0 |0 2 |0 |0 |13056000 3 |0 |0 |6528000 4 |0 |0 |0 5 |0 |0 |0 6 |0 |0 |2889600 7 |0 |2743000 |21299200 8 |0 |0 |0 9 |0 |0 |0 10 |0 |0 |0 11 |250000 |0 |6528000 12 |0 |0 |0 13 |0 |0 |0 14 |3936000 |0 |44000000 15 |0 |0 |0 16 |0 |0 |0 17 |0 |0 |0 18 |250000 |0 |6528000 19 |0 |0 |0 20 |0 |0 |0 21 |0 |0 |0 22 |0 |0 |0 23 |0 |0 |0 24 |0 |0 |0 25 |0 |0 |0 26 |0 |0 |0 27 |0 |0 |0 28 |0 |0 |0 29 |0 |0 |0 30 |0 |0 |0 31 |0 |0 |0 32 |0 |0 |0 33 |0 |0 |0 34 |0 |0 |0 35 |0 |0 |0 36 |0 |0 |0 37 |0 |0 |393216 38 |0 |0 |0 39 |0 |0 |0 40 |0 |0 |0 41 |0 |0 |0 42 |0 |0 |0 43 |0 |0 |0 44 |0 |0 |0 45 |0 |0 |0 46 |0 |0 |0 Iso Rate Min (KHz) : 665000 Total Rate Min (KHz) : 665000 LA Rate Floor (KHz) : 665000 ISO Client Only Rate (KHz) : 5 Max Floor BW (Kbps) : 44000000
root@ubuntu:~# cat /sys/kernel/debug/bpmp/debug/actmon/boost_up_threshold 19194
BPMP BWMGR 是整个系统 DDR 带宽 QoS 的中央仲裁器。它接收来自内核驱动（GPU、Display、VIC、PCIe 等）和固件（如 RCE）的带宽请求，然后决定 EMC 时钟的最小频率（floor frequency），确保满足 QoS 需求，同时结合 actmon 利用率动态调整。
Iso Rate Min (KHz): 665000 → 等时（实时/低延迟）带宽请求导致的最小 EMC 频率 = 665 MHz Total Rate Min (KHz): 665000 → 所有带宽请求（Niso + Iso + Floor）聚合后的最小 EMC 频率 = 665 MHz LA Rate Floor (KHz): 665000 → 可能指 Latency-Aware（延迟敏感）的最低地板频率，也为 665 MHz ISO Client Only Rate (KHz): 5 → 纯 Iso 客户端贡献的极小频率增量（几乎忽略不计） Max Floor BW (Kbps): 44000000 → 当前所有 Floor BW 中的最大值 = 44 MB/s（来自 ID 14）
总体架构与设计原则BPMP 角色：BPMP 是一个独立的低功耗 ARM Cortex-M7 处理器，运行固件，负责 SoC（System on Chip）的电源、时钟和 QoS 管理。BWMGR 是 BPMP 固件中的一个服务模块，通过 MRQ（Message Request Queue）接口接收内核驱动（e.g., GPU、Display、PCIe）的带宽请求。请求以 Kbps（千比特每秒）为单位，BPMP 内部转换为 EMC 时钟频率（KHz）。 核心目标：实现预测性 QoS 分配，确保实时（Iso）任务优先，同时兼顾非实时（Niso）负载。设计原则包括：非侵入性：最小化内核开销，所有决策在 BPMP 固件中完成。 实时性：响应时间 <1ms，支持突发负载。 功耗优化：结合 actmon（Activity Monitor）监控，只在需要时提升 EMC 频率。
硬件依赖：依赖 EMC 控制器（管理 DDR 时钟）和 actmon 硬件单元（实时测量 DDR 利用率）。EMC 频率表预定义在设备树（DTB）中，例如 Orin Nano 的范围从 665 MHz 到 ~3200 MHz（Super Mode 下更高）。
- 带宽请求类型及处理BWMGR 处理三种主要带宽请求类型，每种针对不同 QoS 需求。客户端（硬件块或驱动）通过内核 CCF（Common Clock Framework）或自定义接口发送请求，BPMP 使用唯一 ID 标识客户端（e.g., GPU 为 ID 15，Display 为 ID 7）。

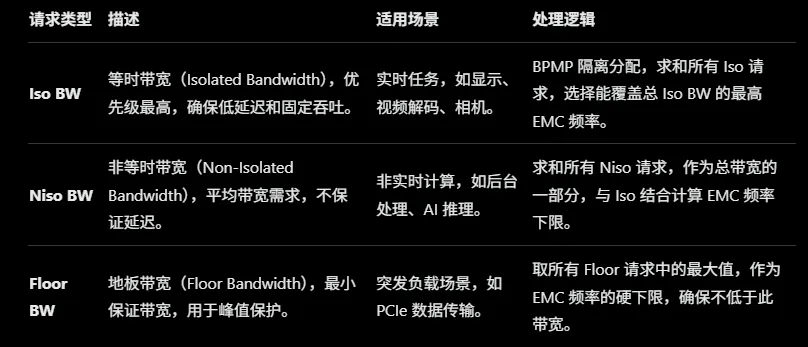

请求类型 描述 适用场景 处理逻辑 Iso BW 伊索 BW 等时带宽（Isolated Bandwidth），优先级最高，确保低延迟和固定吞吐。 实时任务，如显示、视频解码、相机。 BPMP 隔离分配，求和所有 Iso 请求，选择能覆盖总 Iso BW 的最高 EMC 频率。 Niso BW 非等时带宽（Non-Isolated Bandwidth），平均带宽需求，不保证延迟。 非实时计算，如后台处理、AI 推理。 求和所有 Niso 请求，作为总带宽的一部分，与 Iso 结合计算 EMC 频率下限。 Floor BW 楼层 BW 区 地板带宽（Floor Bandwidth），最小保证带宽，用于峰值保护。 突发负载场景，如 PCIe 数据传输。 取所有 Floor 请求中的最大值，作为 EMC 频率的硬下限，确保不低于此带宽。
请求发送实现：内核驱动计算带宽（e.g., 显示驱动基于分辨率 × FPS × 比特深度），通过 clk_set_rate() 或类似 API 发送到 BPMP。BPMP 使用 BPC（Bytes Per Cycle，字节/周期）转换因子将 BW 映射到频率：freq = BW / (BPC × bus_width × efficiency)（bus_width 如 64-bit，efficiency ~80%）。
- 聚合逻辑聚合过程：收集请求：BPMP 维护一个客户端数组（ID 0~46+），每个客户端有独立的 Iso、Niso 和 Floor 值（你的输出示例中为 0 表示无请求）。 计算总需求：Total Iso BW = sum(所有客户端 Iso BW)。 Total Niso BW = Total Niso BW = sum(所有客户端 Niso BW)。 Max Floor BW = max(所有客户端 Floor BW)。 总带宽需求 = Total Iso BW + Total Niso BW + 调整因子（考虑优先级）。
频率决策：使用预定义频率表（DTB 中的 ucf-soc-mapping）选择最低能满足总需求的 EMC setpoint。算法优先 Iso（实时），然后 Floor（峰值保护），最后 Niso（平均）。示例：如果 Max Floor BW = 44 MB/s（如你的 ID 14），BPMP 计算所需 freq = (44e6 / 8) / BPC ≈ 665 MHz（最低点）。
输出指标解释（参考你的数据）：Iso Rate Min: 基于 sum(Iso BW) 的最小频率（你的 665 MHz）。 Total Rate Min: 整体聚合频率。 Max Floor BW: 直接取 max(Floor)，影响地板决策。
实现细节：固件中使用链表或数组存储请求，聚合为 O(n) 操作（n=客户端数，小于 50）。变化时通过通知更新 EMC。
- 与 EMC DFS 和 Actmon 的交互EMC DFS（Dynamic Frequency Scaling）：BWMGR 是 DFS 的决策引擎。BPMP 根据聚合 BW 设置 EMC 的 min_rate（下限），然后 DFS 动态调整：如果 actmon 利用率 > boost_up_threshold（默认 30%），提升频率。 如果 < boost_down_threshold（默认 20%），降低频率。
Actmon 监控：中央 actmon (mc_all) 硬件实时采样 DDR 利用率（%），BPMP 每隔固定周期（e.g., 10ms）比较阈值，实现闭环控制。配置：通过 DTB 设置阈值（e.g., boost_up_threshold = 0x1e，表示 30%）。 算法：滞后（hysteresis）机制避免频繁切换（e.g., 需持续超过阈值 X 周期才调整）。
交互流程：客户端请求 → BWMGR 聚合 → 设置 EMC min_rate。 Actmon 采样利用率 → 与阈值比较 → BPMP 调整 EMC rate（如果超出 min_rate）。 反馈循环：确保 QoS 不被违反。
- 稳定性设计与调试稳定性特征：阈值与滞后：防止抖动（frequent scaling），提升系统稳定性。 优先级隔离：Iso BW 独立处理，避免非实时任务干扰实时性。 故障回退：如果请求超限，BPMP 可热节流（thermal throttling），优先降非关键客户端。 可配置性：通过 DTB 或 debugfs 禁用（e.g., echo 1 > bwmgr_halt），便于测试。

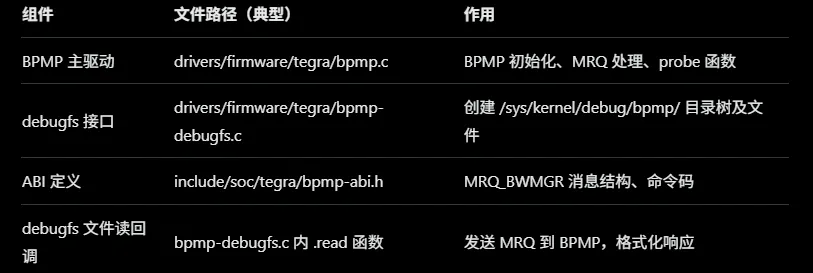

调试接口：你的命令（如 bw_request_status）暴露聚合状态，支持实时监控和手动锁定（mrq_rate_locked）。 潜在挑战：高负载下聚合延迟（固件优化为微秒级）；兼容性依赖 JetPack 版本（r36.3+）。
总体而言，BWMGR 通过聚合请求和监控反馈实现了高效的 DDR QoS 调控，比早期 PM QoS 更硬件化，更适合高性能嵌入式系统。如果需要源代码级分析（e.g., BPMP 固件逆向），或针对你的数据进一步诊断，我可以提供更多指导。
-
核心概念：为什么需要滞后机制？EMC 频率切换不是免费的：涉及电压调整、PLL 重新锁定、时钟门控等操作，切换太频繁会导致功耗 spikes、延迟抖动，甚至稳定性问题。 内存带宽利用率（utilization，由 central actmon 硬件实时采样）天然会小幅波动（噪声）。 如果没有滞后，utilization 在阈值附近振荡 → EMC 频率反复升降 → 坏用户体验。 滞后机制创建了一个“缓冲区”：只有当利用率显著超过/低于阈值时才触发调整。
-
关键阈值配置（来自 BPMP 设备树）这些值在 BPMP 的 Device Tree Blob (DTB) 中定义，通常位于 bwmgr { cactmon { mc_all { ... } } } 节点下：
bwmgr { enabled = <0x1>; cactmon { enabled = <0x1>; mc_all { boost_up_threshold = <0x1e>; // 30% （十六进制 0x1e = 30） boost_down_threshold = <0x14>; // 20% （十六进制 0x14 = 20） // 其他参数如采样周期等 }; }; };
boost_up_threshold：上阈值（默认 30%），利用率超过此值 → 考虑升频。 boost_down_threshold：下阈值（默认 20%），利用率低于此值 → 考虑降频。 死区范围：20% ~ 30%（默认 10% 宽度），这个区间内 不触发任何频率调整。
- 滞后机制的具体实现流程（BPMP 固件内部逻辑）BPMP 固件每隔固定周期（通常 10ms ~ 几十 ms，由 actmon 采样率决定）执行一次检查。核心状态机大致如下：获取当前内存带宽利用率（central actmon 硬件提供，范围 0~100%）：记为 current_util = actmon_mc_all_read()（百分比值）。
读取当前 EMC 频率状态（是否已经在某个频率点运行）。
比较逻辑（带滞后）：如果当前 EMC 频率 已经处于“高”状态（最近是升频触发的）：只有当 current_util < boost_down_threshold（< 20%）时，才允许 降频。 如果 20% ≤ current_util ≤ 30%，保持当前频率（死区保护）。
如果当前 EMC 频率 已经处于“低”状态（最近是降频或初始状态）：只有当 current_util > boost_up_threshold（> 30%）时，才允许 升频。 如果 20% ≤ current_util ≤ 30%，保持当前频率。
这就是典型的施密特触发器（Schmitt Trigger）式滞后：升频阈值：30% 降频阈值：20% 形成 10% 的滞后窗口，避免边界振荡。
结合 BWMGR 的 QoS 请求：BWMGR 先根据客户端的 Iso/Niso/Floor BW 请求计算一个 最小频率下限（Total Rate Min）。 actmon DFS 只在 当前频率低于 QoS 下限 时强制升频，或在 利用率低 + QoS 允许 时降频。 滞后机制只作用于 actmon 驱动的动态调整部分，不影响 QoS 硬下限。
额外保护机制（NVIDIA 文档中隐含）：持续计数：有些实现要求利用率连续超过阈值 N 个采样周期才触发（避免瞬时尖峰）。 最小保持时间：频率切换后可能有最小驻留时间（类似 thermal governor 的 polling-delay-passive）。 block_window（类似 VIC actmon 的机制）：防止过于频繁的决策。
BWMGR 将带宽请求明确分为三种类型，并赋予不同的优先级和处理规则：Iso BW（等时带宽 / Isochronous Bandwidth）： 专为实时、低抖动任务设计，优先级最高。 典型客户端：Display Controller、相机（CSI）、某些媒体引擎（VIC/NVDEC 在实时模式下）。 特点：需要固定、周期性的带宽保证，不能被抢占或延迟。 Floor BW（地板带宽）： 峰值保护下限，用于突发或硬实时任务，确保最小保证带宽。 Niso BW（非等时带宽 / Non-Isolated Bandwidth）： 普通平均带宽请求，优先级最低，适用于 GPU 计算、AI 推理、后台任务等非实时负载。
保证机制： BWMGR 在聚合时先满足 Iso BW，再考虑 Floor BW，最后才叠加 Niso BW。
Total Rate Min（最终 EMC 频率下限）计算公式大致为：
freq_min = max( f(Iso_sum), f(Floor_max), f(Niso_sum + Iso_sum + Floor_max) )
其中 f() 是带宽到频率的映射函数（预定义表 + 效率因子）。
这意味着即使 Niso 负载很高，只要 Iso 需求不高，EMC 频率也不会无限制上升；反之，Iso 需求会强制推高频率下限。
-
Iso BW 的隔离与硬保证隔离分配：Iso BW 是独立计算的，不与其他类型简单相加。BPMP 会选择一个频率点，使其总可用带宽 ≥ sum(Iso BW)，即使这会导致整体利用率不高，也要优先满足。
硬下限：一旦 Iso 客户端发送请求，BPMP 会立即设置 EMC min_rate 为能覆盖该 Iso 总量的频率点。这个 min_rate 是硬约束，actmon DFS（动态调整）不能将其降下去。 示例：在你的 bw_request_status 中，Iso Rate Min = 665000 KHz，即使 Total Rate Min 也受其影响；如果 Iso BW 上升到需要 2GHz，EMC 就会被强制抬高。 非 Iso 客户端无法抢占：论坛中明确提到 PCIe 等非 Iso 客户端无法优先于 Iso 任务，也无法降低 Iso 延迟。这证明了硬件/固件层面的优先级隔离。 -
与 actmon DFS 的协作（滞后机制不影响 Iso 保证）actmon 驱动的动态升降频只在 QoS 下限之上起作用： 如果 QoS（主要是 Iso + Floor）已经把 EMC 推到较高频率 → actmon 利用率低时可以降，但绝不会低于 QoS min_rate。
如果当前频率已满足 Iso 需求 → actmon 利用率高时可以进一步升频（boost），但不会降到违反 Iso。
滞后窗口（boost_up/down threshold）主要防止非实时负载的抖动，对 Iso 的硬保证没有负面影响。
-
硬件层面的支持（MC / Memory Controller）Orin 的内存控制器（MC）本身支持QoS 仲裁和优先级队列。 Iso 流量通常映射到高优先级通道（或虚拟通道），在 DDR 总线争用时优先调度。 这与软件层 BWMGR 配合：BWMGR 确保总带宽足够，MC 确保 Iso 包的低延迟通过。
-
实际保证效果总结低延迟保证：Iso 任务的带宽需求被预留并优先调度，典型延迟抖动在微秒级（远优于非实时任务）。
无饥饿：即使 GPU 等 Niso 客户端请求 100+ GB/s，只要 Iso 需求是 5 GB/s，系统也会优先满足 Iso（频率至少到能覆盖 5 GB/s 的点）。
典型场景： 运行 4K 显示 + 相机捕获 → Display 和 CSI 的 Iso BW 被优先满足，EMC 频率被推高。
同时跑大模型推理（GPU Niso 高负载）→ GPU 只能使用剩余带宽，不会饿死显示/相机。 -
局限性与注意Iso BW 不是无限的：总 Iso 预留通常有上限（历史平台如 TX2 相机 Iso 限制在 10% 左右，Orin 可能更高但仍有限制）。
非 Iso 客户端（如 PCIe）无法变成 Iso，无法享受同等保证（NVIDIA 官方确认）。
如果 Iso 总需求超过硬件能力，会出现“iso bandwidth not available”错误（旧平台常见，Orin 较少但仍可能）。
总结：BWMGR 通过类型优先级 + Iso 独立计算 + 硬 min_rate + MC 硬件仲裁的多层机制，确保高实时任务的 DDR 带宽需求得到优先、稳定、硬保证，这正是其在嵌入式实时系统（如你的金融高性能应用）中取代旧 PM QoS 的核心原因。如果你有特定实时任务（如显示或相机）的 bw_request_status 输出，我可以帮你验证 Iso 是否被正确优先满足。
- 带宽计算的触发时机带宽请求通常在以下关键路径触发：流式启动：当用户空间通过 V4L2 或 libargus/nvargus 启动捕获（e.g., gst-launch-1.0 nvarguscamerasrc 或 v4l2-ctl --stream-mmap）时。 格式/模式设置：在 VIDIOC_S_FMT（设置像素格式）或 VIDIOC_STREAMON 时，驱动重新计算需求。 分辨率/FPS/格式变化：动态调整时重新计算。
核心驱动文件：drivers/media/platform/tegra/tegra_camera_ctrl.c（或类似 tegra-vi / tegra-csi 模块） drivers/memory/tegra/tegra234.c（MC/ICC 提供者，处理 BPMP MRQ）
- 带宽计算公式（核心逻辑）NVIDIA 的 Tegra 相机平台使用一个保守估计 + 裕度的模型来计算 VI ISO 带宽（Video Input Isochronous Bandwidth），以确保在最坏情况下（峰值负载、多相机并发）不丢帧。典型公式（从设备树注释和论坛源代码可见）：峰值带宽需求 (peak_bw_kbps) ≈ (pixel_rate × bits_per_pixel × vi_peak_byte_per_pixel × (1 + vi_bw_margin_pct/100)) / efficiency更精确的分解（常见于设备树和驱动代码）：
像素速率 (pixel_rate)：pixel_rate = width × height × fps 单位：像素/秒 示例：3840 × 2160 × 30 = ≈ 248,832,000 像素/秒
每像素比特数 (bits_per_pixel 或 min_bits_per_pixel)：来自传感器输出格式（设备树或 V4L2 fmt） 示例：RG10 (10-bit RAW) → 10 bits/pixel；YUV420 → 12 bits/pixel 等 设备树中常见：min_bits_per_pixel = <10>;
VI 峰值字节/像素 (vi_peak_byte_per_pixel)：VI 单元（Video Input）处理时的最大字节/像素（考虑打包、padding、对齐） 设备树中常见：vi_peak_byte_per_pixel = <2>;（2 字节/像素，常用于 10/12-bit RAW 打包成 16-bit）
带宽裕度 (vi_bw_margin_pct)：预留百分比裕度，防止突发抖动或多路复用 设备树中常见：vi_bw_margin_pct = <25>;（25% 裕度）
总 CSI 通道数与效率：num_csi_lanes（e.g., 4 lanes） max_lane_speed（e.g., 2.5 Gbps/lane） 效率因子（overhead 如 packet headers、deskew 等）通常隐含在裕度中
最终计算示例（简化，基于常见 4K@30fps RAW10）：pixel_rate = 3840 × 2160 × 30 ≈ 249 Mpixel/s bits_per_pixel = 10 vi_peak_byte_per_pixel = 2（打包成 16-bit） vi_bw_margin_pct = 25% 原始带宽 = 249M × 10 bits × 2 bytes/bit / 8 bits/byte ≈ 622.5 MB/s 加裕度：622.5 × 1.25 ≈ 778 MB/s 转换为 Kbps：778 × 8 × 1024 ≈ 6,380,544 Kbps（≈ 6.38 Gbps） 但实际请求会映射到 KBps（论坛中常见 232031 KBps 等值），并取整/保守。
驱动中会进一步调整为 平均 BW（Niso）和 峰值 BW（Floor/Iso），Iso BW 通常取峰值部分。
- 内核发送请求的流程计算完成 → 调用 tegra_camera_isomgr_request() 或类似函数（在 tegra_camera_ctrl.c 中）。 ICC 框架介入：使用 icc_set_bw()（interconnect API）设置路径带宽（e.g., CSI → MC → EMC）。 在 Orin 系列，icc_set_bw() 最终调用 tegra234_mc_icc_set()（drivers/memory/tegra/tegra234.c）。 如果 BPMP 支持 MRQ_BWMGR（大多数情况下支持），则转换为 MRQ 消息发送到 BPMP。
BPMP 侧：接收 MRQ_BWMGR 请求（CMD_BWMGR_REQUEST_BW 或类似）。 聚合到对应客户端 ID（相机通常 ID 7~8 附近，或 VI 相关）。 Iso BW：用于实时保证（硬下限）。 Floor BW：用于峰值保护。 更新 Total Rate Min → 强制 EMC min_rate。
错误处理：如果请求失败（如总需求超硬件上限），打印如：
bwmgr req failed for 8 tegra_camera_isomgr_request: ICC failed to reserve 232031 KBps
这在 Orin NX 上常见（带宽上限低于 AGX），表示 BPMP 拒绝了请求。
- 设备树中的关键参数（影响计算）这些参数直接用于驱动的带宽计算（位于 camera 平台的 DT overlay，如 tegra234-p3767-xxx.dts）：dts
nvidia,tegra-camera-platform { num_csi_lanes = <4>; // 总 CSI lanes max_lane_speed = <2500000>; // Kbit/s per lane min_bits_per_pixel = <10>; // 最小 bits/pixel vi_peak_byte_per_pixel = <2>; // VI 峰值 byte/pixel vi_bw_margin_pct = <25>; // VI 裕度 % // isp_peak_byte_per_pixel / isp_bw_margin_pct （如果有 ISP 处理） };
- 总结：实时性保证的关键计算是保守的（峰值 + 裕度），优先避免丢帧。 Iso BW 部分被标记为等时，BPMP 会硬保证（优先于 Niso，强制 EMC 频率）。 整个过程在内核驱动中完成，用户空间只需设置分辨率/FPS/格式，驱动自动计算并请求。 如果带宽请求失败（常见于多相机或高分辨率），需检查 DT 参数、降低 FPS/分辨率，或升级到更高带宽模块（如 AGX Orin）。
