mmu是arm64芯片上的一个内存管理单元，使用mmu的机制可以快速通过硬件将虚拟地址转换成物理地址，本文介绍crash工具的使用，可以比较方便解析内核的结构，故根据虚拟地址向物理地址转换的过程来梳理掌握crash工具的使用，并复习一下内存的基本知识。

机器环境

对于arm64机器的页表设置，每个机器的环境不一致，但是原理都是一致的，本文机器环境如下

  • 39位地址
  • 4k页大小
  • 9bit页表项
  • 三级页表
CONFIG_ARM64_VA_BITS_39=y
CONFIG_ARM64_4K_PAGES=y
CONFIG_PGTABLE_LEVELS=3

为了找到符合我机器的说明，我翻了很早的内核版本docs，可以参考信息如下

AArch64 Linux memory layout with 4KB pages + 3 levels:

Start                   End                     Size            Use
-----------------------------------------------------------------------
0000000000000000        0000007fffffffff         512GB          user
ffffff8000000000        ffffffffffffffff         512GB          kernel

Translation table lookup with 4KB pages:

+--------+--------+--------+--------+--------+--------+--------+--------+
|63    56|55    48|47    40|39    32|31    24|23    16|15     8|7      0|
+--------+--------+--------+--------+--------+--------+--------+--------+
 |                 |         |         |         |         |
 |                 |         |         |         |         v
 |                 |         |         |         |   [11:0]  in-page offset
 |                 |         |         |         +-> [20:12] L3 index
 |                 |         |         +-----------> [29:21] L2 index
 |                 |         +---------------------> [38:30] L1 index
 |                 +-------------------------------> [47:39] L0 index
 +-------------------------------------------------> [63] TTBR0/1

根据上面可以知道，当前环境最大内存大小是512GB，因为是三级页表，所以这里默认没有L0 index [47:39]。为了概念的统一，我这里将三级页表也叫做Level 1和Level 2和Level 3以及 in-page offset，同四级页表一个叫法。

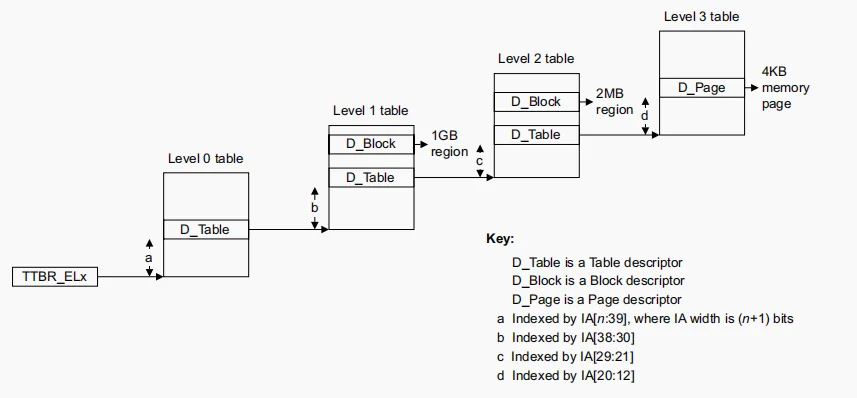

关于页表的转换，手册默认是按照四级页表计算，如下图示


我们根据三级页表计算，下面开始演示。

以内核地址为例

为了拿到一个已经映射的地址，我们可以加载一个ko，用其中的数据地址，或者直接使用某个进程的task_struct内存地址，本文获取的是test.ko启动kthread的task_struct

5190      2   5  ffffff80c0002b80  RU   0.0       0      0  [spinlock_thread]

可以看到此task_struct地址是ffffff80c0002b80，下面开始转换

虚拟地址解析

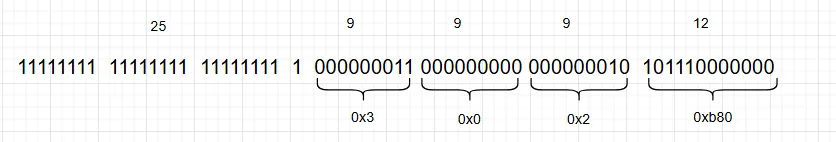

对于上面的虚拟地址，我们按位可以解析如下


可以得到pgd_offset=3，pmd_offset=0，pte_offset=0xb80。并且我们知道其结构体大小如下

crash> struct pgd_t -x
typedef struct {
    pgdval_t pgd;
} pgd_t;
SIZE: 0x8
crash> struct pud_t -x
typedef struct {
    p4d_t p4d;
} pud_t;
SIZE: 0x8
crash> struct pmd_t -x
typedef struct {
    pmdval_t pmd;
} pmd_t;
SIZE: 0x8
crash> struct pte_t -x
typedef struct {
    pteval_t pte;
} pte_t;
SIZE: 0x8

可以看到，因为我们是64位系统，存放一个页表的size就是8，而我们页表换算的时候，是按照基地址+offset计算的，这个offset值的是多少个地址，而不是地址的size，所以我们获得基地址之后，计算下一级页表的存放物理地址的时候，应该乘上size，也就是8，因为实际存放这个64位地址要占用8个字节，那么这里我们就可以知道信息如下

  • level1页表的offset是3，size就是0x18
  • level2页表的offset是0，size就是0
  • level3页表的offset是2，size就是0x10
  • in-page offset 就是0xb80

TTBR1_EL1

我们获取的是内核的地址，那么其基地址来源于TTBR1_EL1,对于内核，其默认值存放在变量init_mm.pgd中，我们可以查看如下

crash> p init_mm.pgd
$1 = (pgd_t *) 0xffffffc009eea000

我们可以根据这个基地址开始计算pgd

计算pgd

pgd的地址就是TTBR的地址 加上 pgd_offset * 8 ,所以得出如下

0xffffffc009eea018 = 0xffffffc009eea000 + 0x3 * 8

此时读取其值就是下一级页表的基地址

crash> rd ffffffc009eea018 -x
ffffffc009eea018:  00000001ff20f003

值得注意的是，虚拟地址只是操作系统抽象的东西，所以存放的下一级页表的基地址是物理地址，不是虚拟地址，我们拿到地址 0x00000001ff20f003
对于arm64而言，内存不是恒等映射的，而是线性映射，也就是我们拿到的物理地址，其虚拟地址通常是 加上 ffffff8000000000 的offset 的线性映射的，所以我们拿到的地址0x00000001ff20f003 的虚拟地址是

0xffffff81ff20f003 = 0x00000001ff20f003 + 0xffffff8000000000

我们验证一下线性映射地址即可，如下

crash> ptov 0x00000001ff20f003
VIRTUAL           PHYSICAL
ffffff81ff20f003  1ff20f003

这里虚拟地址的bit [0:1] 用来表示是Block/Page，这里是3，也就是Page，我们寻找下一级页表。

计算pmd

pmd的地址是 对应的虚拟地址 去掉 bit0和bit1 后 加上 offset，这么说可能有点绕，转换计算公式如下

0xffffff81ff20f000 = 0xffffff81ff20f003 & ~0x3 + 0x0 * 8

然后读取其值即可获得下一级页表基地址的物理地址

crash> rd ffffff81ff20f000 -x
ffffff81ff20f000:  00000001ff20e003

同样的，这里通过命令转换，当然也可以自己手动加上0xffffff8000000000的线性映射的offset。

crash> ptov 1ff20e003
VIRTUAL           PHYSICAL
ffffff81ff20e003  1ff20e003

这里看到还是3，说明不是Block，而是Page。

计算pte

pmd的地址计算和pud一致，如下

0xffffff81ff20e010 = 0xffffff81ff20e003 & ~0x3 + 0x2 * 8

此时读取下一级页表

crash> rd ffffff81ff20e010 -x
ffffff81ff20e010:  00680000c0002707

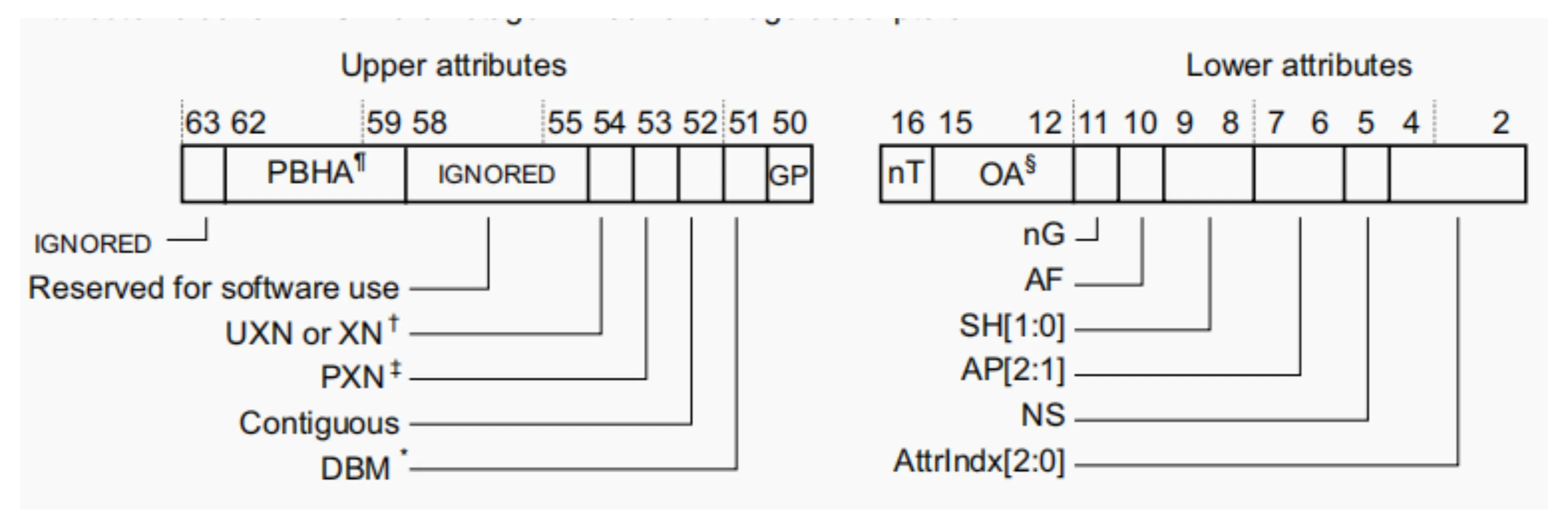

这里我们接下来读的是pte的地址，0x00680000c0002707 具备upper attr和lower attr。关于页属性的描述如下

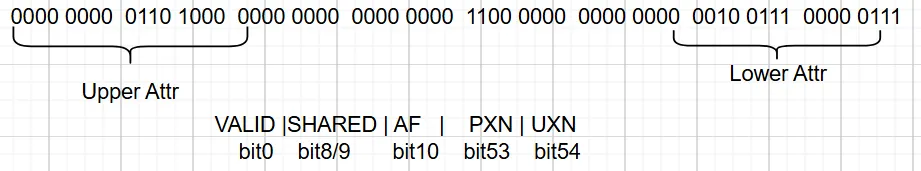

对于pte地址，其值是0x00680000c0002707，那么其属性值如下表示


除了属性值，其他部分就是物理页面基地址了，我们需要去掉属性值，提取物理页面基地址，那么如下

680000c0002707 & ~0xfff = 680000c0002000  # 去掉低12位
680000c0002000 & 0x7fffffffff = c0002000  # 去掉高25位

物理页

通过上面的pte地址，去掉属性之后，我们得到了物理页也就是0xc0002000，我们知道page-in offset是0xb80，那么真实的页就是

0xc0002b80 = 0xc0002000 + 0xb80

这里就计算出来了虚拟地址对于的物理页地址了。
同样的，在crash中，默认提供的vtop会自动帮我们计算，vtop的结果如下

crash> vtop ffffff80c0002b80
VIRTUAL           PHYSICAL
ffffff80c0002b80  c0002b80


PAGE DIRECTORY: ffffffc009eea000
   PGD: ffffffc009eea018 => 1ff20f003
   PMD: ffffff81ff20f000 => 1ff20e003
   PTE: ffffff81ff20e010 => 680000c0002707
  PAGE: c0002000


     PTE        PHYSICAL  FLAGS
680000c0002707  c0002000  (VALID|SHARED|AF|PXN|UXN)


      PAGE        PHYSICAL      MAPPING       INDEX CNT FLAGS
ffffffff02e00080  c0002000 dead000000000400        0  0 0

可以看到，我们手动计算的地址转换过程和vtop提供的信息一样。

以用户地址为例

上面已经介绍过转换过程了，下面用户地址为例的转换就快速过一下。做个验证

测试代码

为了测试，提供一个简单的代码

#include <stdio.h>
#include <unistd.h>

char str[] = "hello kylin";

int main() {
    printf("vtop -c %d %p [%s] \n", getpid(), str, str);
    while(1);
    return 0;
}

输出结果

我们拿到信息如下

vtop -c 13725 0x411038 [hello kylin]

crash> vtop -c 13725 0x411038
VIRTUAL     PHYSICAL
411038      8c2c3038

PAGE DIRECTORY: ffffff81f262b000
   PGD: ffffff81f262b000 => 1f2c5a003
   PMD: ffffff81f2c5a010 => 1f5fd0003
   PTE: ffffff81f5fd0088 => e800008c2c3f43
  PAGE: 8c2c3000

     PTE        PHYSICAL  FLAGS
e800008c2c3f43  8c2c3000  (VALID|USER|SHARED|AF|NG|PXN|UXN|DIRTY)

      VMA           START       END     FLAGS FILE
ffffff805b21a840     411000     412000 100873 /root/test

      PAGE        PHYSICAL      MAPPING       INDEX CNT FLAGS
ffffffff0210b0c0  8c2c3000 ffffff806d097b29        1  1 80014 uptodate,lru,swapbacked

此时知道了物理地址是0x8c2c3038，读取内容即可

crash> rd -8 -p 8c2c3038 16
        8c2c3038:  68 65 6c 6c 6f 20 6b 79 6c 69 6e 00 00 00 00 00   hello kylin.....

一切正常，下面开始手动推导

手动推导页表转换

TTBR0_EL0

我们先获取基地址，对于进程，基地址在task_struct的struct_mm的pgd

crash> set 13725
    PID: 13725
COMMAND: "test"
   TASK: ffffff81f0a09d00  [THREAD_INFO: ffffff81f0a09d00]
    CPU: 7
  STATE: TASK_RUNNING (ACTIVE)

这里我们拿到了task_struct的地址是ffffff81f0a09d00，那么mm的值是0xffffff81f5fa2ec0

struct task_struct {
  [1160] struct mm_struct *mm;
}
crash> struct task_struct.mm ffffff81f0a09d00 -o
struct task_struct {
  [ffffff81f0a0a188] struct mm_struct *mm;
}
crash> struct task_struct.mm ffffff81f0a09d00 -x
  mm = 0xffffff81f5fa2ec0

此时我们获得了进程的pgd地址如下

crash> struct mm_struct.pgd 0xffffff81f5fa2ec0
    pgd = 0xffffff81f262b000

计算pgd

我们拿到地址是0xffffff81f262b000，此时虚拟地址是0x411038，计算如下

ffffff81f262b000 = ffffff81f262b000 + 0

crash> rd ffffff81f262b000 -x
ffffff81f262b000:  00000001f2c5a003

crash> ptov 00000001f2c5a003
VIRTUAL           PHYSICAL
ffffff81f2c5a003  1f2c5a003

计算pmd

我们拿到地址0xffffff81f2c5a003，继续计算

ffffff81f2c5a010 = ffffff81f2c5a003 & ~0x3 + 0x2 * 8

crash> rd ffffff81f2c5a010 -x
ffffff81f2c5a010:  00000001f5fd0003
crash> ptov 00000001f5fd0003
VIRTUAL           PHYSICAL
ffffff81f5fd0003  1f5fd0003

计算pte

我们拿到地址0xffffff81f5fd0003，最后计算pte

ffffff81f5fd0088 = ffffff81f5fd0003 & ~0x3 + 0x11 * 8

crash> rd ffffff81f5fd0088 -x
ffffff81f5fd0088:  00e800008c2c3f43
crash> ptov 00e800008c2c3f43
VIRTUAL           PHYSICAL
e7ff808c2c3f43    e800008c2c3f43

计算物理地址

我们拿到了e800008c2c3f43的地址，需要去掉属性bit，计算可得

e800008c2c3f43 & ~0xfff = e800008c2c3000  # 去掉低12位
e800008c2c3f43 & 0x7fffffffff = 8c2c3000  # 去掉高25位

此时物理页起始是0x8c2c3000，对于数据的物理地址是

8c2c3038 = 8c2c3000 + 0x38

这样我们就计算出来物理页地址了，我们读取其内容验证一下

crash> rd -8 -p 8c2c3038 16
        8c2c3038:  68 65 6c 6c 6f 20 6b 79 6c 69 6e 00 00 00 00 00   hello kylin.....

可以发现，其物理地址存放的内容正是我们设置的 "hello kylin"。 实验完成。

总结

根据上面的内容，我们通过物理地址和虚拟地址将页表的转换过了一遍，借助工具crash可以随时挂上内核的kcore进行调试判断，不会像gdb内核一样复杂并且不方便。
