汇编bl调用导致程序跑飞
编辑
2025-03-21
工作知识
0
请注意，本文编写于 77 天前，最后修改于 77 天前，其中某些信息可能已经过时。

目录

浅谈程序跑飞
跑飞的代码
思考
关于x30寄存器
关于ret指令
演示
qemu运行rtems
挂gdb
盯住x30寄存器
确认一下x0-x30常规寄存器
修复

浅谈程序跑飞

我们原来最早调试51的时候，碰到程序跑飞了就不管了，那个时候认为程序跑飞是概率事件，所以没有考虑其跑飞的真正原因。最近发现aarch64架构的bl指令，非常容易导致程序跑飞。本文复现这种跑飞的情况，用来说明一个非常常见的跑飞现象，并且给出解决思路。 同样，思考以前调试51的时候，跑飞很可能是芯片的一些特性导致的问题。只怪当时知识尚浅，无法理解。

跑飞的代码

本文以rtems上的汇编为例，当然可以在linux中复现，本文就不在linux重复实验了，问题一样会出现，如下是代码diff

diff --git a/bsps/aarch64/shared/start/start.S b/bsps/aarch64/shared/start/start.S
index 0a89d85035..04e2b1a8fa 100644
--- a/bsps/aarch64/shared/start/start.S
+++ b/bsps/aarch64/shared/start/start.S
@@ -43,6 +43,18 @@
   .globl _start
   .section ".bsp_start_text", "ax"

+kylin_call:
+   mov x0, xzr
+   ret
+
+kylin_out_of_control:
+   mov x0, xzr
+   bl kylin_call
+   mov x0, xzr
+   ret
+
 /* Start entry */

 _start:
@@ -341,6 +353,8 @@ _start:
   /* Branch to start hook 1 */
   bl bsp_start_hook_1

+  bl kylin_out_of_control
+
   /* Branch to boot card */
   mov x0, #0
   bl boot_card

上面的代码我定义了一个kylin_out_of_contrl标签，通过bl来跳转此标签，然后在kylin_out_of_control中，添加了一个没有意义的指令来代替其他指令，没有意义的指令是将x0清空。然后调用kylin_call标签，在kylin_call中继续将x0清空后返回到kylin_out_of_control，然后kylin_out_of_control内继续调用x0清空来代替其他指令，最后返回。

思考

根据我们对汇编的理解，上面的代码完全正常，bl是跳转指令，ret返回指令，mov移动指令。每个指令简单易懂，这些代码为什么组合会跑飞呢。可以思考一下

关于x30寄存器

为了理解这个问题，我们需要了解x30寄存器。在aapcs中我们可以知道x30作为lr寄存器，这个寄存器保存的是上一个函数调用pc值的+4，也就是 last_pc + 4 的值。这里出现跑飞的原因是x30寄存器不正常了。

那么我们可以思考，为什么x30会不正常？

关于ret指令

我们知道ret指令是返回指令，那么有一个问题，ret指令它会操作系统寄存器吗（x0-x30寄存器）？

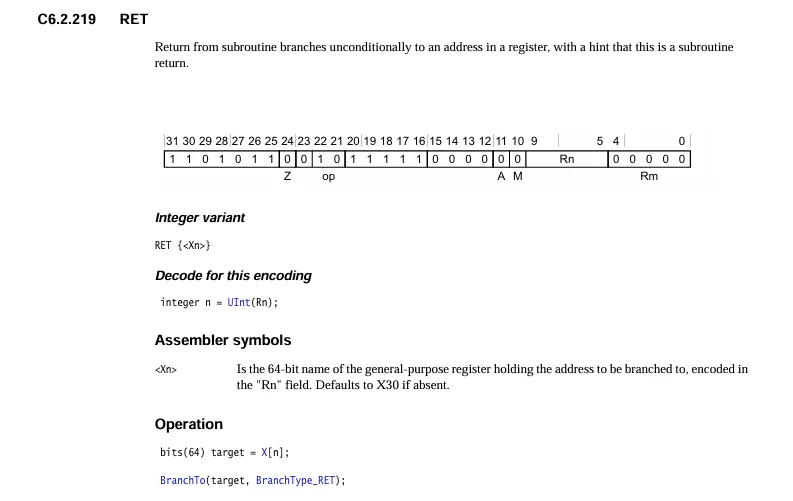

aarch64的定义上，ret没有提到会操作寄存器，我们看看ret的说明如下：


根据上面的信息，我们知道ret默认返回x30寄存器。完全没问题啊，不会操作任何寄存器

那么问题就出来了，ret不会操作寄存器，但是我们bl进入的时候，会根据aapce记录x30寄存器为原pc+4。也就是会改写x30寄存器。

发现没有，x30寄存器会被aapcs改写，但是不会在ret还原。所以真相是：

如果bl出现嵌套，那么两次ret时，最外层的函数的x30和内层函数的x30相等，那么程序就一直在这里打转。于是出现了跑飞现象

演示

上面文字介绍不是很直观，下面开始演示

qemu运行rtems

如下

qemu-system-aarch64 -no-reboot -nographic -serial mon:stdio -machine xlnx-zcu102 -m 4096 -smp 4 -kernel build/aarch64/zynqmp_qemu/testsuites/libtests/kylinos.exe -s -S

挂gdb

gdb开始监测

aarch64-rtems6-gdb build/aarch64/zynqmp_qemu/testsuites/libtests/malloctest.exe

挂上断点

(gdb) b kylin_out_of_control
Breakpoint 1 at 0x18008: file ../../../bsps/aarch64/shared/start/start.S, line 51.
(gdb) c
Continuing.

Thread 1 hit Breakpoint 1, kylin_out_of_control () at ../../../bsps/aarch64/shared/start/start.S:51
51         mov x0, xzr
(gdb) l
46      kylin_call:
47         mov x0, xzr
48         ret
49
50      kylin_out_of_control:
51         mov x0, xzr
52         //mov x19, x30
53         bl kylin_call
54         //mov x30, x19
55         mov x0, xzr

盯住x30寄存器

此时x30寄存器为

(gdb) x/x $x30
0x180e4 <_start+204>

这里还是一切正常，x30正好是_start+200 + 4

此时进入kylin_call，如下

(gdb) x/x $x30
0x18010 <kylin_out_of_control+8>:

然后我们第一个ret返回，如下

(gdb) s
kylin_out_of_control () at ../../../bsps/aarch64/shared/start/start.S:55
55         mov x0, xzr
(gdb) x/x $x30
0x18010 <kylin_out_of_control+8>:       0xaa1f03e0
(gdb) disassemble
Dump of assembler code for function kylin_out_of_control:
   0x0000000000018008 <+0>:     mov     x0, xzr
   0x000000000001800c <+4>:     bl      0x18000 <bsp_vector_table_begin>
=> 0x0000000000018010 <+8>:     mov     x0, xzr
   0x0000000000018014 <+12>:    ret
End of assembler dump.

可以看到在kylin_out_of_control中了，但是异常出现了，kylin_out_of_control函数中的x30寄存器并不是我们认为的_start+204，而是kylin_out_of_control+8

按照代码逻辑，即将在0x0000000000018014处调用ret，而这个ret默认找的x30是kylin_out_of_control+8。程序会死循环了。也就是我们说的跑飞了。

确认一下x0-x30常规寄存器

为了说明这个问题，我们需要看看两次bl和ret是否是bl修改了x30，而ret不会修改任何寄存器。信息如下

第一个bl，进入kylin_out_of_control时，寄存器如下

x1             0x0                 0
x2             0xffffffffffffffe8  -24
x3             0x1030c0            1061056
x4             0x103128            1061160
x5             0x4                 4
x6             0x4                 4
x7             0xf                 15
x8             0x1c                28
x9             0x4                 4
x10            0x3c0               960
x11            0x3fffffff          1073741823
x12            0x0                 0
x13            0x8000000000        549755813888
x14            0x40000000          1073741824
x15            0x200000            2097152
x16            0x0                 0
x17            0x0                 0
x18            0x0                 0
x19            0x0                 0
x20            0x0                 0
x21            0x0                 0
x22            0x0                 0
x23            0x0                 0
x24            0x0                 0
x25            0x0                 0
x26            0x0                 0
x27            0x0                 0
x28            0x0                 0
x29            0x0                 0
x30            0x180e4             98532

然后再一个bl进入kylin_call函数，我们查看x0-x30如下

x0             0x0                 0
x1             0x0                 0
x2             0xffffffffffffffe8  -24
x3             0x1030c0            1061056
x4             0x103128            1061160
x5             0x4                 4
x6             0x4                 4
x7             0xf                 15
x8             0x1c                28
x9             0x4                 4
x10            0x3c0               960
x11            0x3fffffff          1073741823
x12            0x0                 0
x13            0x8000000000        549755813888
x14            0x40000000          1073741824
x15            0x200000            2097152
x16            0x0                 0
x17            0x0                 0
x18            0x0                 0
x19            0x0                 0
x20            0x0                 0
x21            0x0                 0
x22            0x0                 0
x23            0x0                 0
x24            0x0                 0
x25            0x0                 0
x26            0x0                 0
x27            0x0                 0
x28            0x0                 0
x29            0x0                 0
x30            0x18010             98320

发现没有，bl寄存器会修改x30寄存器。

然后我们看第一个ret后的寄存器，此时应该在函数kylin_call的ret后，也就是kylin_out_of_control中

x0             0x0                 0
x1             0x0                 0
x2             0xffffffffffffffe8  -24
x3             0x1030c0            1061056
x4             0x103128            1061160
x5             0x4                 4
x6             0x4                 4
x7             0xf                 15
x8             0x1c                28
x9             0x4                 4
x10            0x3c0               960
x11            0x3fffffff          1073741823
x12            0x0                 0
x13            0x8000000000        549755813888
x14            0x40000000          1073741824
x15            0x200000            2097152
x16            0x0                 0
x17            0x0                 0
x18            0x0                 0
x19            0x0                 0
x20            0x0                 0
x21            0x0                 0
x22            0x0                 0
x23            0x0                 0
x24            0x0                 0
x25            0x0                 0
x26            0x0                 0
x27            0x0                 0
x28            0x0                 0
x29            0x0                 0
x30            0x18010             98320

可以发现，此时寄存器和bl后的寄存器完全一致，x30没有发生改变

然后查看第二次ret的寄存器信息

x0             0x0                 0
x1             0x0                 0
x2             0xffffffffffffffe8  -24
x3             0x1030c0            1061056
x4             0x103128            1061160
x5             0x4                 4
x6             0x4                 4
x7             0xf                 15
x8             0x1c                28
x9             0x4                 4
x10            0x3c0               960
x11            0x3fffffff          1073741823
x12            0x0                 0
x13            0x8000000000        549755813888
x14            0x40000000          1073741824
x15            0x200000            2097152
x16            0x0                 0
x17            0x0                 0
x18            0x0                 0
x19            0x0                 0
x20            0x0                 0
x21            0x0                 0
x22            0x0                 0
x23            0x0                 0
x24            0x0                 0
x25            0x0                 0
x26            0x0                 0
x27            0x0                 0
x28            0x0                 0
x29            0x0                 0
x30            0x18010             98320

完全没有变化，而且代码回到了bl后的地址上。详细如下

(gdb) disassemble
Dump of assembler code for function kylin_out_of_control:
   0x0000000000018008 <+0>:     mov     x0, xzr
   0x000000000001800c <+4>:     bl      0x18000 <bsp_vector_table_begin>
=> 0x0000000000018010 <+8>:     mov     x0, xzr
   0x0000000000018014 <+12>:    ret
End of assembler dump.
(gdb) s
56         ret
(gdb) disassemble
Dump of assembler code for function kylin_out_of_control:
   0x0000000000018008 <+0>:     mov     x0, xzr
   0x000000000001800c <+4>:     bl      0x18000 <bsp_vector_table_begin>
   0x0000000000018010 <+8>:     mov     x0, xzr
=> 0x0000000000018014 <+12>:    ret
End of assembler dump.
(gdb) s
55         mov x0, xzr
(gdb) disassemble
Dump of assembler code for function kylin_out_of_control:
   0x0000000000018008 <+0>:     mov     x0, xzr
   0x000000000001800c <+4>:     bl      0x18000 <bsp_vector_table_begin>
=> 0x0000000000018010 <+8>:     mov     x0, xzr
   0x0000000000018014 <+12>:    ret
End of assembler dump.

修复

修复这个问题很简单，我们可以利用x19这种aapcs约定临时存储寄存器来保存x30，如下

diff --git a/bsps/aarch64/shared/start/start.S b/bsps/aarch64/shared/start/start.S
index 0a89d85035..f284cf2baa 100644
--- a/bsps/aarch64/shared/start/start.S
+++ b/bsps/aarch64/shared/start/start.S
@@ -43,6 +43,17 @@
   .globl _start
   .section ".bsp_start_text", "ax"

+kylin_call:
+   mov x0, xzr
+   ret
+
+kylin_out_of_control:
+   mov x19, x30
+   bl kylin_call
+   mov x30, x19
+   mov x0, xzr
+   ret
+
 /* Start entry */

 _start:
@@ -341,6 +352,8 @@ _start:
   /* Branch to start hook 1 */
   bl bsp_start_hook_1

+  bl kylin_out_of_control
+
   /* Branch to boot card */
   mov x0, #0
   bl boot_card

此时运行代码，系统不再跑飞了。
