cache的结构介绍

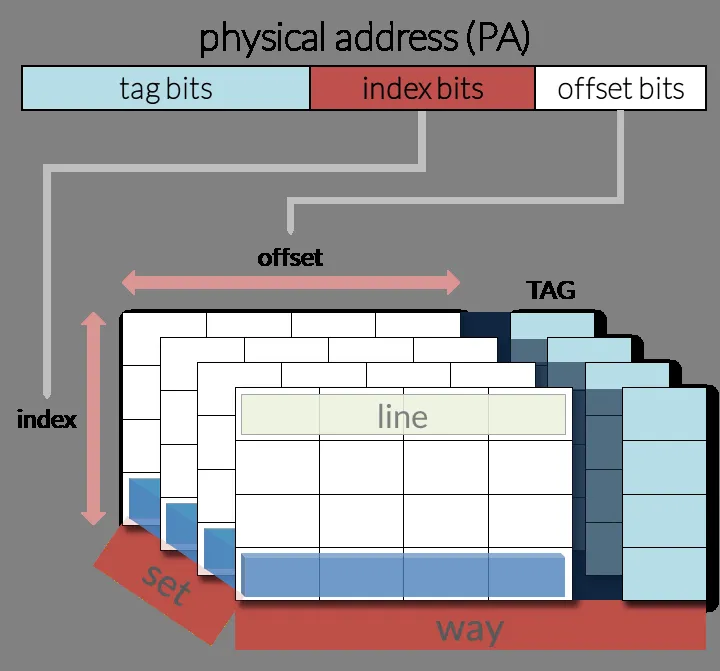

根据上面的图可以知道，我们需要留意如下信息：

• offset
• line
• index
• way
• set
• tag

offset

对于cache而言，offset代表了cache的便宜，假设offset占用了4位，则我们知道cache line大小是16 Byte

line

和offset对应，offset作为PA的低四位，则cache line共计大小是16Byte

index

索引是指的有多少个cache line，index作为索引组合起来可以计算为一个way，假设index占用8位，则一个way占用256个cache line，则16*256=4096 Byte大小作为一个way。

way

我们计算了offset和index的乘积也就是4096Byte，way这里指的是路，有多少个路就是代表整个cache总大小多少个4096 Byte，假设cache的总大小是16KB，那么我们16/4=4，这里就是四路cache
结合来看，那么一个总cache大小是16KB的情况下，假设way是4路，则每一路是4KB，如果cache line是16Byte，则我们知道index就是256个

set

根据上面的计算，我们再把每个way上index相同的cache line称之为一个set，也就是一组。那么按照上面的例子，同一个index的组一共有8个，因为我们有8个way

tag

对于PA物理内存上，将除掉offset和index的位剩余的为作为tag标记，用于判断cache line存放的数据是否和处理器想要的一致。
