程序的启动过程浅析
编辑
2025-01-22
工作知识
0
请注意，本文编写于 135 天前，最后修改于 135 天前，其中某些信息可能已经过时。

目录

一、最简单的C程序举例
二、探究程序的调用过程
2.1 谁调用的main
2.2 谁调用的libcstart_main
2.3 谁调用了_start
三、程序启动后做了哪些事
3.1 _start函数做的事
3.2 libcstart_main函数做的事
3.2.1 rtld_fini
3.2.2 init
3.2.3 fini
3.2.4 main
四、总结

了解到大家对于程序如何启动抱有极大的兴趣，尽管我们了解elf的组成原理，但是和程序的启动还是不太一致的，本文通过一个最简单的程序，来浅析一下一个程序的启动过程。便于大家更加深入的了解linux中一个程序的启动过程

一、最简单的C程序举例

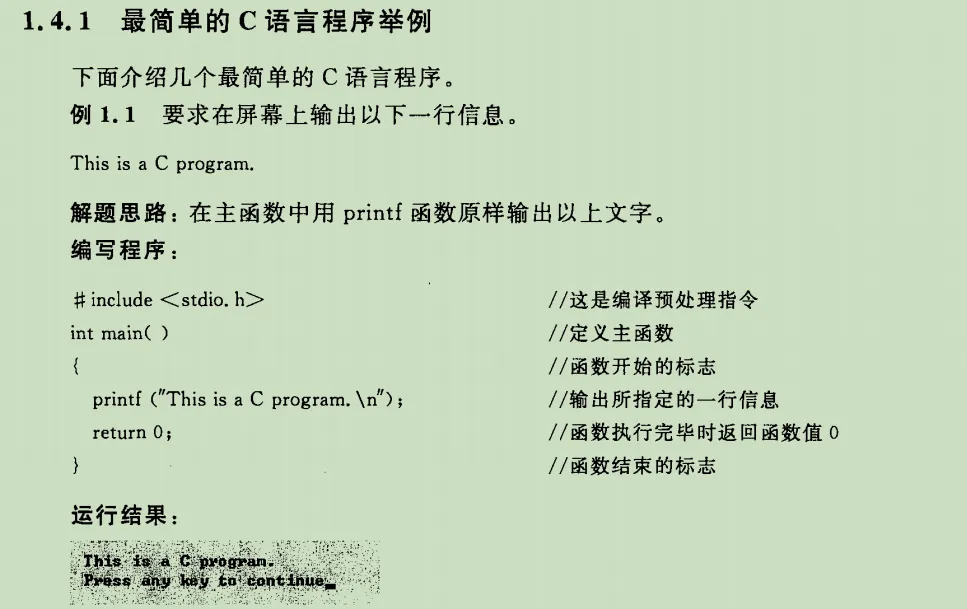

我们在聊到C程序的时候，我相信所有人都或多或少了解过谭浩强的C语言书籍，我以第一节为例，如下：


其中的代码内容如下：

#include <stdio.h>

int main()
{
        printf("This is a C program.\n");
        return 0;
}

我们编译后运行如下：

# gcc first_c.c -g -o c && ./c
This is a C program.

二、探究程序的调用过程

2.1 谁调用的main

根据上面的代码，我们获取了第一个c程序，我们./c就能运行。但是这里还远远不够，我们压根还不知道这个程序是如何被运行的。所以我们需要开始调试它

# gdb ./c
Reading symbols from ./c...
(gdb)

我们先断点在main上然后运行

(gdb) b main
Breakpoint 1 at 0x40059c: file first_c.c, line 5.
(gdb) r
Starting program: /root/c/c
[Thread debugging using libthread_db enabled]
Using host libthread_db library "/lib/aarch64-linux-gnu/libthread_db.so.1".
Breakpoint 1, main () at first_c.c:5
5 printf("This is a C program.\n");

此时我们查看一下x30寄存器，这是arm的lr寄存器，保存函数返回地址的

(gdb) x $x30
0x7ff7e3bd90 <__libc_start_main+232>: 0x940055c8

这里gdb友善的提供了提示__libc_start_main+232，我们可以发现是在__libc_start_main的sp指针的+232的位置，根据这个信息，我们拿到了main的上一个调用函数__libc_start_main

2.2 谁调用的__libc_start_main

此时我们将断点放在__libc_start_main上，重新运行，如下：

(gdb) b __libc_start_main
Breakpoint 2 at 0x7ff7e3bca8: file ../csu/libc-start.c, line 141.
(gdb) d 1
(gdb) r
The program being debugged has been started already.
Start it from the beginning? (y or n) y
Starting program: /root/c/c
[Thread debugging using libthread_db enabled]
Using host libthread_db library "/lib/aarch64-linux-gnu/libthread_db.so.1".
Breakpoint 2, __libc_start_main (main=0x4004d8 <__wrap_main>, argc=1, argv=0x7ffffff1d8, init=0x4005b8 <__libc_csu_init>, fini=0x400638 <__libc_csu_fini>, rtld_fini=0x7ff7fdac90,
 stack_end=0x7ffffff1d0) at ../csu/libc-start.c:141
141 ../csu/libc-start.c: 没有那个文件或目录.

然后我们继续查看x30的值

(gdb) x $x30
0x4004d4 <_start+52>: 0x97ffffeb

这里可以发现是_start函数调用了__libc_start_main

2.3 谁调用了_start

我们继续跟踪，如下：

(gdb) b _start
Breakpoint 3 at 0x4004ac
(gdb) d 2
(gdb) r
The program being debugged has been started already.
Start it from the beginning? (y or n) y
Starting program: /root/c/c
[Thread debugging using libthread_db enabled]
Using host libthread_db library "/lib/aarch64-linux-gnu/libthread_db.so.1".
Breakpoint 3, 0x00000000004004ac in _start ()

此时我们查看x30，发现了一个现象如下：

(gdb) x $x30
0x0: Cannot access memory at address 0x0

这里可以发现，_start没有满足调用约定了。

对于一个函数，如果不遵守调用约定了，那么我们可以知道，这个函数一定是第一个执行的函数，没有比它更早的函数调用。

我们可以通过readelf能够看到，如下：

# readelf -h c
ELF 头：
 Magic： 7f 45 4c 46 02 01 01 00 00 00 00 00 00 00 00 00
 类别: ELF64
 数据: 2 补码，小端序 (little endian)
 Version: 1 (current)
 OS/ABI: UNIX - System V
 ABI 版本: 0
 类型: EXEC (可执行文件)
 系统架构: AArch64
 版本: 0x1
 入口点地址： 0x4004ac
 程序头起点： 64 (bytes into file)
 Start of section headers: 7256 (bytes into file)
 标志： 0x0
 Size of this header: 64 (bytes)
 Size of program headers: 56 (bytes)
 Number of program headers: 9
 Size of section headers: 64 (bytes)
 Number of section headers: 29
 Section header string table index: 28
这里我们看到入口点地址是：0x4004ac

可以发现，我们的elf文件c程序，默认的ld的入口地址是0x4004ac，这个地址就是_start函数。这个_start函数最终会调用到main上。

三、程序启动后做了哪些事

3.1 _start函数做的事

根据上面我们知道，程序第一个函数入口是_start，我们可以对这个函数反汇编，如下：

(gdb) disassemble
Dump of assembler code for function _start:
 0x00000000004004a0 <+0>: mov x29, #0x0 // #0
 0x00000000004004a4 <+4>: mov x30, #0x0 // #0
 0x00000000004004a8 <+8>: mov x5, x0
=> 0x00000000004004ac <+12>: ldr x1, [sp]
 0x00000000004004b0 <+16>: add x2, sp, #0x8
 0x00000000004004b4 <+20>: mov x6, sp
 0x00000000004004b8 <+24>: adrp x0, 0x400000
 0x00000000004004bc <+28>: add x0, x0, #0x4d8
 0x00000000004004c0 <+32>: adrp x3, 0x400000
 0x00000000004004c4 <+36>: add x3, x3, #0x5b8
 0x00000000004004c8 <+40>: adrp x4, 0x400000
 0x00000000004004cc <+44>: add x4, x4, #0x638
 0x00000000004004d0 <+48>: bl 0x400460 <__libc_start_main@plt>
 0x00000000004004d4 <+52>: bl 0x400480 <abort@plt>
End of assembler dump.

可以发现，这里默认设置x29和x30为0，然后跳转到0x400460 <__libc_start_main@plt>上，我们随机跟到代码中，如下：

这里以glibc-2.31为例，glibc-2.31/sysdeps/aarch64/start.S这里_start函数如下

        .text
        .globl _start
        .type _start,#function
_start:
        /* Create an initial frame with 0 LR and FP */
        mov     x29, #0
        mov     x30, #0

        /* Setup rtld_fini in argument register */
        mov     x5, x0

        /* Load argc and a pointer to argv */
        ldr     PTR_REG (1), [sp, #0]
        add     x2, sp, #PTR_SIZE

        /* Setup stack limit in argument register */
        mov     x6, sp

#ifdef PIC
# ifdef SHARED
        adrp    x0, :got:main
        ldr     PTR_REG (0), [x0, #:got_lo12:main]

        adrp    x3, :got:__libc_csu_init
        ldr     PTR_REG (3), [x3, #:got_lo12:__libc_csu_init]

        adrp    x4, :got:__libc_csu_fini
        ldr     PTR_REG (4), [x4, #:got_lo12:__libc_csu_fini]
# else
        adrp    x0, __wrap_main
        add     x0, x0, :lo12:__wrap_main
        adrp    x3, __libc_csu_init
        add     x3, x3, :lo12:__libc_csu_init
        adrp    x4, __libc_csu_fini
        add     x4, x4, :lo12:__libc_csu_fini
# endif
#else
        /* Set up the other arguments in registers */
        MOVL (0, main)
        MOVL (3, __libc_csu_init)
        MOVL (4, __libc_csu_fini)
#endif

        /* __libc_start_main (main, argc, argv, init, fini, rtld_fini,
                              stack_end) */

        /* Let the libc call main and exit with its return code.  */
        bl      __libc_start_main

        /* should never get here....*/
        bl      abort

#if defined PIC && !defined SHARED
        /* When main is not defined in the executable but in a shared library
           then a wrapper is needed in crt1.o of the static-pie enabled libc,
           because crt1.o and rcrt1.o share code and the later must avoid the
           use of GOT relocations before __libc_start_main is called.  */
__wrap_main:
        b       main
#endif

        /* Define a symbol for the first piece of initialized data.  */
        .data
        .globl __data_start
__data_start:
        .long 0
        .weak data_start
        data_start = __data_start

这里很明显做了如下：

  1. 初始化LR和FP寄存器
  2. 将第一个参数rtld_fini给到x4
  3. 将参数加载到$sp
  4. 跳转到__libc_start_main

3.2 __libc_start_main函数做的事

我们可以翻阅glibc的代码，在csu/libc-start.c有函数的定义，如下：

#ifdef LIBC_START_MAIN
# ifdef LIBC_START_DISABLE_INLINE
#  define STATIC static
# else
#  define STATIC static inline __attribute__ ((always_inline))
# endif
#else
# define STATIC
# define LIBC_START_MAIN __libc_start_main
#endif

STATIC int
LIBC_START_MAIN (int (*main) (int, char **, char ** MAIN_AUXVEC_DECL),
                 int argc, char **argv,
#ifdef LIBC_START_MAIN_AUXVEC_ARG
                 ElfW(auxv_t) *auxvec,
#endif
                 __typeof (main) init,
                 void (*fini) (void),
                 void (*rtld_fini) (void), void *stack_end)
{
    ........
    exit (result);
}

这里我们留意参数可以知道需要调用如下：

 __typeof (main) init
void (*fini) (void)
void (*rtld_fini) (void), void *stack_end)
exit (result);

这里可以知道，__libc_start_main会调用.init，.fini ,mian和exit以及rtld_fini。

这里.init 和.fini 是用作代码运行时构造和析构的默认回调接口

这里rtld_fini 是ld的清理函数。接下来注意解析：

3.2.1 rtld_fini

此函数是x5寄存器

(gdb) x $x5
0x7ff7fdac90: 0xa9b87bfd

我们可以gdb内部设置断点如下：

(gdb) b *0x7ff7fdac90
Breakpoint 4 at 0x7ff7fdac90

然后继续运行

(gdb) c
Continuing.
This is a C program.
Breakpoint 4, 0x0000007ff7fdac90 in ?? () from /lib/ld-linux-aarch64.so.1

可以发现程序正常运行推出后，会断点停在/lib/ld-linux-aarch64.so.1内部。

但是我们进行反汇编却看不到代码调用，说明实际上是一个栈区地址而已，并不是完整的函数

(gdb) disassemble
No function contains program counter for selected frame.

3.2.2 init

我们知道.init函数是x3，所以可以根据如下汇编计算

 0x00000000004004c0 <+32>: adrp x3, 0x400000
 0x00000000004004c4 <+36>: add x3, x3, #0x5b8

我们加上断点后运行如下：

(gdb) b *0x4005b8
Breakpoint 5 at 0x4005b8
(gdb) c
Continuing.
Breakpoint 5, 0x00000000004005b8 in __libc_csu_init ()

可以发现函数是__libc_csu_init，我们反汇编

(gdb) disassemble
Dump of assembler code for function __libc_csu_init:
=> 0x00000000004005b8 <+0>: stp x29, x30, [sp, #-64]!
 0x00000000004005bc <+4>: mov x29, sp
 0x00000000004005c0 <+8>: stp x19, x20, [sp, #16]
 0x00000000004005c4 <+12>: adrp x20, 0x410000
 0x00000000004005c8 <+16>: add x20, x20, #0xdf0
 0x00000000004005cc <+20>: stp x21, x22, [sp, #32]
 0x00000000004005d0 <+24>: adrp x21, 0x410000
 0x00000000004005d4 <+28>: add x21, x21, #0xde8
 0x00000000004005d8 <+32>: sub x20, x20, x21
 0x00000000004005dc <+36>: mov w22, w0
 0x00000000004005e0 <+40>: stp x23, x24, [sp, #48]
 0x00000000004005e4 <+44>: mov x23, x1
 0x00000000004005e8 <+48>: mov x24, x2
 0x00000000004005ec <+52>: bl 0x400420 <_init>
 0x00000000004005f0 <+56>: cmp xzr, x20, asr #3
 0x00000000004005f4 <+60>: b.eq 0x400620 <__libc_csu_init+104> // b.none
 0x00000000004005f8 <+64>: asr x20, x20, #3
 0x00000000004005fc <+68>: mov x19, #0x0 // #0
 0x0000000000400600 <+72>: ldr x3, [x21, x19, lsl #3]
 0x0000000000400604 <+76>: mov x2, x24
 0x0000000000400608 <+80>: add x19, x19, #0x1
 0x000000000040060c <+84>: mov x1, x23
 0x0000000000400610 <+88>: mov w0, w22
 0x0000000000400614 <+92>: blr x3
 0x0000000000400618 <+96>: cmp x20, x19
 0x000000000040061c <+100>: b.ne 0x400600 <__libc_csu_init+72> // b.any
 0x0000000000400620 <+104>: ldp x19, x20, [sp, #16]
 0x0000000000400624 <+108>: ldp x21, x22, [sp, #32]
 0x0000000000400628 <+112>: ldp x23, x24, [sp, #48]
 0x000000000040062c <+116>: ldp x29, x30, [sp], #64
 0x0000000000400630 <+120>: ret
End of assembler dump.

这里可以看到会跳转到_init函数，我们继续断点

(gdb) b *_init
Breakpoint 6 at 0x7ff7e3bc08: file init-first.c, line 55.

运行如下：

(gdb) r
Starting program: /root/c/c
[Thread debugging using libthread_db enabled]
Using host libthread_db library "/lib/aarch64-linux-gnu/libthread_db.so.1".
Breakpoint 6, _init (argc=1, argv=0x7ffffff1d8, envp=0x7ffffff1e8) at init-first.c:55
55 init-first.c: 没有那个文件或目录.

此时进入_init函数内部

(gdb) c
Continuing.
Breakpoint 18, 0x0000000000400420 in _init ()
(gdb) disassemble
Dump of assembler code for function _init:
=> 0x0000000000400420 <+0>: stp x29, x30, [sp, #-16]!
 0x0000000000400424 <+4>: mov x29, sp
 0x0000000000400428 <+8>: bl 0x4004dc <call_weak_fn>
 0x000000000040042c <+12>: ldp x29, x30, [sp], #16
 0x0000000000400430 <+16>: ret
End of assembler dump.

可以发现，其就是运行的默认的init回调，我们可以objdump查看如下：

objdump -d c.o
Disassembly of section .init:
0000000000400420 <_init>:
 400420: a9bf7bfd stp x29, x30, [sp, #-16]!
 400424: 910003fd mov x29, sp
 400428: 9400002d bl 4004dc <call_weak_fn>
 40042c: a8c17bfd ldp x29, x30, [sp], #16
 400430: d65f03c0 ret

3.2.3 fini

我们知道fini是保存在x4，所以如下：

 0x00000000004004c8 <+40>: adrp x4, 0x400000
 0x00000000004004cc <+44>: add x4, x4, #0x638

此时我们计算出函数如下：

(gdb) x 0x400638
0x400638 <__libc_csu_fini>: 0xd65f03c0

我们直接反汇编如下：

(gdb) disassemble __libc_csu_fini
Dump of assembler code for function __libc_csu_fini:
 0x0000000000400638 <+0>: ret
End of assembler dump.

可以看到此函数直接是一个返回

我们通过objdump如下：

Disassembly of section .fini:
000000000040063c <_fini>:
 40063c: a9bf7bfd stp x29, x30, [sp, #-16]!
 400640: 910003fd mov x29, sp
 400644: a8c17bfd ldp x29, x30, [sp], #16
 400648: d65f03c0 ret

可以发现一致。

3.2.4 main

我们知道main函数是__libc_start_main中直接调用的我们反汇编后，注意这个语句

 0x0000007ff7e3bd88 <+224>: ldr x3, [sp, #104]
 0x0000007ff7e3bd8c <+228>: blr x3

代码运行如下：

(gdb) b *0x0000007ff7e3bd8c
Breakpoint 31 at 0x7ff7e3bd8c: file ../csu/libc-start.c, line 308.
(gdb) c
Continuing.
Breakpoint 31, 0x0000007ff7e3bd8c in __libc_start_main (main=0x4004d8 <__wrap_main>, argc=1, argv=0x7ffffff1d8, init=<optimized out>, fini=<optimized out>, rtld_fini=<optimized out>,
 stack_end=<optimized out>) at ../csu/libc-start.c:308
308 in ../csu/libc-start.c

可以发现其跳转了x3，然后以0x0000007ff7e3bd90作为lr，我们计算sp+104的值，如下：

(gdb) x $sp+104
0x7ffffff0e8: 0x004004d8

可以发现blr会跳转到0x004004d8，我们解释这个地址

(gdb) x 0x004004d8
0x4004d8 <__wrap_main>: 0x1400002f

然后打上断点

(gdb) b *0x004004d8
Breakpoint 1 at 0x4004d8
(gdb) r
Breakpoint 1, 0x00000000004004d8 in __wrap_main ()

然后反汇编

(gdb) disassemble
Dump of assembler code for function __wrap_main:
=> 0x00000000004004d8 <+0>: b 0x400594 <main>
End of assembler dump.

这里会直接跳转到mian，我们继续运行

(gdb) r
Breakpoint 3, 0x0000000000400594 in main ()

然后再反汇编main函数，如下

(gdb) disassemble
Dump of assembler code for function main:
=> 0x0000000000400594 <+0>: stp x29, x30, [sp, #-16]!
 0x0000000000400598 <+4>: mov x29, sp
 0x000000000040059c <+8>: adrp x0, 0x400000
 0x00000000004005a0 <+12>: add x0, x0, #0x668
 0x00000000004005a4 <+16>: bl 0x400490 <puts@plt>
 0x00000000004005a8 <+20>: mov w0, #0x0 // #0
 0x00000000004005ac <+24>: ldp x29, x30, [sp], #16
 0x00000000004005b0 <+28>: ret
End of assembler dump.

然后我们将c程序直接objdump，如下

0000000000400594 <main>:
 400594: a9bf7bfd stp x29, x30, [sp, #-16]!
 400598: 910003fd mov x29, sp
 40059c: 90000000 adrp x0, 400000 <_init-0x420>
 4005a0: 9119a000 add x0, x0, #0x668
 4005a4: 97ffffbb bl 400490 <puts@plt>
 4005a8: 52800000 mov w0, #0x0 // #0
 4005ac: a8c17bfd ldp x29, x30, [sp], #16
 4005b0: d65f03c0 ret
 4005b4: d503201f nop

可以发现是完全一样的。这里我们正常跟踪到了main函数

四、总结

通过此程序，我们可以知道一个程序的启动过程，从elf作为开始，ld加载了entrypoint后，是通过启动了_start的text label后，然后再逐渐调用到main函数的。

相当于从程序的最开头，进行了简单的了解了一个程序的启动过程。
