KASAN(9)-全局变量和栈变量的实现
编辑
2025-10-04
记录知识
0

目录

全局变量的实现原理
测试代码
全局变量下毒
栈区变量实现原理
局部变量下毒
总结
参考文档

kasan也能够定位全局变量和栈区局部变量的oob问题，本文分析kasan如何实现全局变量和栈区变量的oob问题

全局变量的实现原理

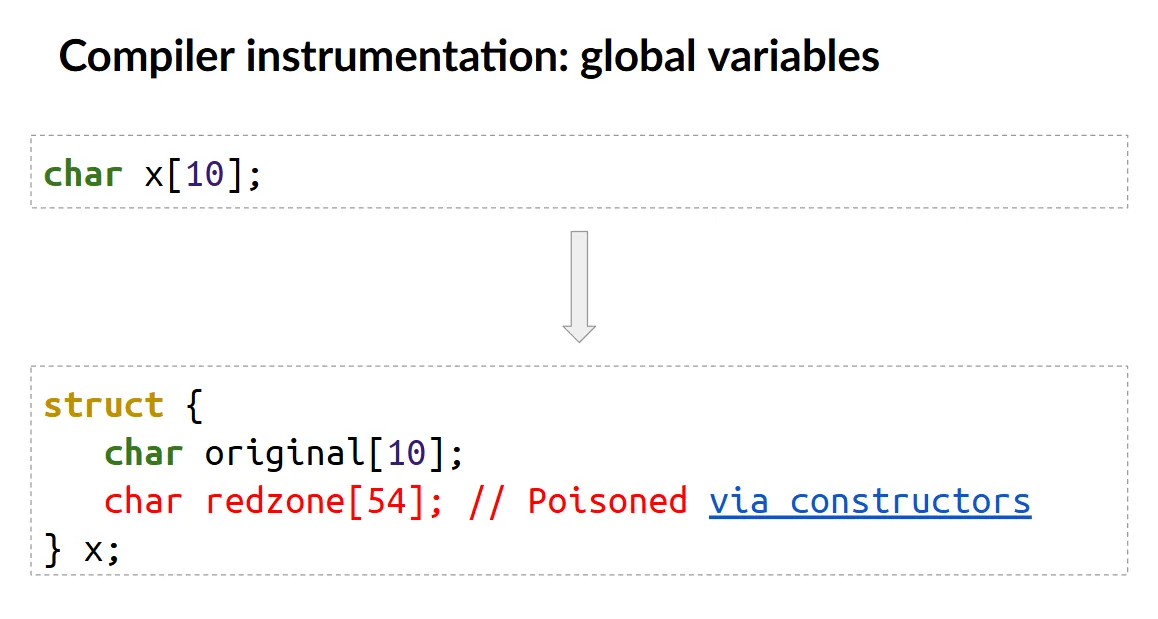

关于kasan如何实现全局变量定位oob问题，我借助ppt的一页内容，如下图


可以看到，默认情况下，对于全局变量，通过编译器插入构造器的方式插入的红区。这个不禁让我想起了《使用ASAN定位全局变量构造顺序问题》，关于全局变量构造顺序，可以转而了解此文章。本文主要说明kasan在内核上检测全局变量问题。

通过ppt的内容，我可以大概了解到其检测步骤如下

  1. 为全局变量生成构造函数
  2. 为全局变量按照32字节对齐
  3. 多出来的字节用来下毒红区
  4. 当代码触碰影子红区则报错

测试代码

为了演示此问题，我又贴上了一份检测全局变量的代码如下

static char global_array[10];

static noinline void kasan_global_oob(void)
{
    char *volatile array = global_array;
    char *p = &array[ARRAY_SIZE(global_array) + 3];
    *(volatile char *)p;

    return ;
}

可以看到，这里申请了10字节的全局变量，而越界的地方是第13个字节，所以相关日志如下

[   10.447271] Memory state around the buggy address:
[   10.447326]  ffffffd00ea7ca00: 04 f9 f9 f9 f9 f9 f9 f9 f9 f9 f9 f9 f9 f9 f9 f9
[   10.447382]  ffffffd00ea7ca80: f9 f9 f9 f9 00 f9 f9 f9 f9 f9 f9 f9 f9 f9 f9 f9
[   10.447438] >ffffffd00ea7cb00: f9 f9 f9 f9 f9 f9 f9 f9 00 02 f9 f9 f9 f9 f9 f9
[   10.447484]                                               ^
[   10.447539]  ffffffd00ea7cb80: 00 f9 f9 f9 f9 f9 f9 f9 00 00 00 00 f9 f9 f9 f9
[   10.447595]  ffffffd00ea7cc00: 00 f9 f9 f9 f9 f9 f9 f9 f9 f9 f9 f9 00 00 00 00

因为ppt中提到是编译器的指令插桩，根据c语言全局变量的构造概念，我们可以反汇编o文件，从o文件中找答案(参考 《使用ASAN定位全局变量构造顺序问题》)，结果如下

# objdump -d lib/test_kasan_kylin.o
Disassembly of section .text.exit:

0000000000000000 <_sub_D_65535_0>:
   0:   a9bf7bfd        stp     x29, x30, [sp, #-16]!
   4:   90000000        adrp    x0, 0 <_sub_D_65535_0>
   8:   91000000        add     x0, x0, #0x0
   c:   910003fd        mov     x29, sp
  10:   91004000        add     x0, x0, #0x10
  14:   d2800041        mov     x1, #0x2                        // #2
  18:   94000000        bl      0 <__asan_unregister_globals>
  1c:   a8c17bfd        ldp     x29, x30, [sp], #16
  20:   d65f03c0        ret

Disassembly of section .text.startup:

0000000000000000 <_sub_I_65535_1>:
   0:   a9bf7bfd        stp     x29, x30, [sp, #-16]!
   4:   90000000        adrp    x0, 0 <_sub_I_65535_1>
   8:   91000000        add     x0, x0, #0x0
   c:   910003fd        mov     x29, sp
  10:   91004000        add     x0, x0, #0x10
  14:   d2800041        mov     x1, #0x2                        // #2
  18:   94000000        bl      0 <__asan_register_globals>
  1c:   a8c17bfd        ldp     x29, x30, [sp], #16
  20:   d65f03c0        ret

可以看到，和标准c语言的全局变量一致，默认会在o文件生成构造函数，其构造调用__asan_register_globals，析构调用__asan_unregister_globals，我们翻阅一下内核代码，分析一下

全局变量下毒

首先分析代码流程如下

__asan_register_globals
    register_global

这里重点函数是register_global，代码如下

static void register_global(struct kasan_global *global)
{
    size_t aligned_size = round_up(global->size, KASAN_GRANULE_SIZE);

    kasan_unpoison(global->beg, global->size, false);

    kasan_poison(global->beg + aligned_size,
             global->size_with_redzone - aligned_size,
             KASAN_GLOBAL_REDZONE, false);
}

这个函数有如下几个重要信息

  • 被编译器生成的结构体struct kasan_global
  • 先对global->beg到global->beg+global->size区域解毒为0
  • 再将global->beg + aligned_size到global->size_with_redzone - aligned_size下毒为0xf9

所以一切重要的事情都在于结构体struct kasan_global，翻阅代码，其定义如下

struct kasan_global {
    const void *beg;        /* Address of the beginning of the global variable. */
    size_t size;            /* Size of the global variable. */
    size_t size_with_redzone;   /* Size of the variable + size of the red zone. 32 bytes aligned */
    const void *name;
    const void *module_name;    /* Name of the module where the global variable is declared. */
    unsigned long has_dynamic_init; /* This needed for C++ */
#if KASAN_ABI_VERSION >= 4
    struct kasan_source_location *location;
#endif
#if KASAN_ABI_VERSION >= 5
    char *odr_indicator;
#endif
};

这个注释还是非常详细的，我逐个解释一下

  1. beg: 全局变量地址
  2. size: 全局变量大小
  3. size_with_redzone: 加上红区的大小
  4. name: 全局变量名字
  5. module_name: 对于文件名字
  6. location: 结构体kasan_source_location指针

这里还需要kasan_source_location结构体，其定义如下

struct kasan_source_location {
    const char *filename;
    int line_no;
    int column_no;
};

这个更显而易见了，如下

  1. 文件名
  2. 行号
  3. 列号

再根据kasan的报错堆栈，我们知道这个全局变量的地址是ffffffd00ea7cb40.

结合上面所有的信息，那么可以在编译器插桩的函数上加上一句打印，从而打印这个kasan_global结构体指针，打印如下

# git diff mm/kasan/generic.c
diff --git a/mm/kasan/generic.c b/mm/kasan/generic.c
index 53cbf28859b5..2a7e4d8ac0f7 100644
--- a/mm/kasan/generic.c
+++ b/mm/kasan/generic.c
@@ -219,6 +219,10 @@ void __asan_register_globals(struct kasan_global *globals, size_t size)
 {
        int i;

+    if(globals->beg == 0xffffffd00ea7cb40) {
+        printk("tf: kasan_global=%px \n", globals);
+    }
+
        for (i = 0; i < size; i++)
                register_global(&globals[i]);
 }

此时重编译内核，运行得到日志如下

[    6.335641] tf: kasan_global= ffffffd00e0b60e0

我们拿到了这个kasan_global结构体指针，借助crash可以打印信息如下

crash> struct kasan_global 0xffffffd00e0b60e0
struct kasan_global {
  beg = 0xffffffd00ea7cb40 <global_array>,
  size = 10,
  size_with_redzone = 64,
  name = 0xffffffd00c607110,
  module_name = 0xffffffd00c6070f8,
  has_dynamic_init = 0,
  location = 0xffffffd00e0b60d0,
  odr_indicator = 0x0
}

再打印location，如下

crash> struct kasan_source_location 0xffffffd00e0b60d0
struct kasan_source_location {
  filename = 0xffffffd00c6070f8 "lib/test_kasan_kylin.c",
  line_no = 16,
  column_no = 13
}

栈区变量实现原理

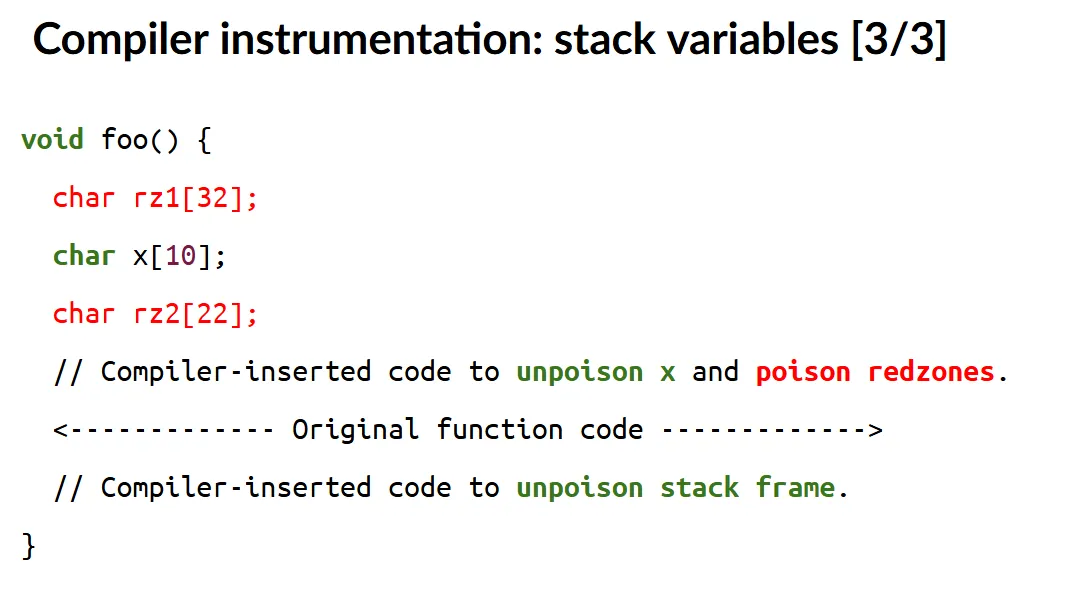

这里还是根据ppt的文档解析，如下


根据文档，可以知道默认栈分配的变量，编译器在编译的时候会直接插入红区变量，然后根据整体栈的布局设置红区内容。

所以根据ppt的内容，这部分工作量全部在编译器，无需代码实现。

局部变量下毒

我们知道局部变量都是编译器做的，那么解析这个步骤就可以直接反汇编即可，这里还是利用上面的测试代码，反汇编kasan_global_oob函数，如下

crash> dis kasan_global_oob
0xffffffd0094d0de0 <kasan_global_oob>:	stp	x29, x30, [sp,#-96]!
0xffffffd0094d0de4 <kasan_global_oob+4>:	mov	x1, #0xffd000000000
   	// #281268818280448
0xffffffd0094d0de8 <kasan_global_oob+8>:	movk	x1, #0xdfff, lsl #48
0xffffffd0094d0dec <kasan_global_oob+12>:	add	x0, sp, #0x20
0xffffffd0094d0df0 <kasan_global_oob+16>:	mov	x29, sp
0xffffffd0094d0df4 <kasan_global_oob+20>:	mov	x5, #0x8ab3
   	// #35507
0xffffffd0094d0df8 <kasan_global_oob+24>:	stp	x19, x20, [sp,#16]
0xffffffd0094d0dfc <kasan_global_oob+28>:	lsr	x19, x0, #3
0xffffffd0094d0e00 <kasan_global_oob+32>:	add	x4, x19, x1
0xffffffd0094d0e04 <kasan_global_oob+36>:	adrp	x3, 0xffffffd00c607000
0xffffffd0094d0e08 <kasan_global_oob+40>:	adrp	x2, 0xffffffd0094d0000 <
kstrtos16_from_user+416>
0xffffffd0094d0e0c <kasan_global_oob+44>:	add	x3, x3, #0xe0
0xffffffd0094d0e10 <kasan_global_oob+48>:	add	x2, x2, #0xde0
0xffffffd0094d0e14 <kasan_global_oob+52>:	movk	x5, #0x41b5, lsl #16
0xffffffd0094d0e18 <kasan_global_oob+56>:	stp	x5, x3, [sp,#32]
0xffffffd0094d0e1c <kasan_global_oob+60>:	mov	w3, #0xf1f1f1f1
   	// #-235802127
0xffffffd0094d0e20 <kasan_global_oob+64>:	str	x2, [sp,#48]
0xffffffd0094d0e24 <kasan_global_oob+68>:	mov	w2, #0xf300
   	// #62208
0xffffffd0094d0e28 <kasan_global_oob+72>:	str	w3, [x19,x1]
0xffffffd0094d0e2c <kasan_global_oob+76>:	movk	w2, #0xf3f3, lsl #16
0xffffffd0094d0e30 <kasan_global_oob+80>:	str	w2, [x4,#4]
0xffffffd0094d0e34 <kasan_global_oob+84>:	adrp	x0, 0xffffffd00ea7c000 <
bounce_bio_set+192>
0xffffffd0094d0e38 <kasan_global_oob+88>:	add	x0, x0, #0xb40
0xffffffd0094d0e3c <kasan_global_oob+92>:	str	x0, [sp,#64]
0xffffffd0094d0e40 <kasan_global_oob+96>:	ldr	x20, [sp,#64]
0xffffffd0094d0e44 <kasan_global_oob+100>:	add	x0, x20, #0xd
0xffffffd0094d0e48 <kasan_global_oob+104>:	and	w2, w0, #0x7
0xffffffd0094d0e4c <kasan_global_oob+108>:	lsr	x3, x0, #3
0xffffffd0094d0e50 <kasan_global_oob+112>:	ldrsb	w1, [x3,x1]
0xffffffd0094d0e54 <kasan_global_oob+116>:	cmp	w1, #0x0
0xffffffd0094d0e58 <kasan_global_oob+120>:	ccmp	w2, w1, #0x1, ne
0xffffffd0094d0e5c <kasan_global_oob+124>:	b.ge	0xffffffd0094d0e7c <kasa
n_global_oob+156>
0xffffffd0094d0e60 <kasan_global_oob+128>:	mov	x0, #0xffd000000000
   	// #281268818280448
0xffffffd0094d0e64 <kasan_global_oob+132>:	ldrb	w1, [x20,#13]
0xffffffd0094d0e68 <kasan_global_oob+136>:	movk	x0, #0xdfff, lsl #48
0xffffffd0094d0e6c <kasan_global_oob+140>:	str	xzr, [x19,x0]
0xffffffd0094d0e70 <kasan_global_oob+144>:	ldp	x19, x20, [sp,#16]
0xffffffd0094d0e74 <kasan_global_oob+148>:	ldp	x29, x30, [sp],#96
0xffffffd0094d0e78 <kasan_global_oob+152>:	ret
0xffffffd0094d0e7c <kasan_global_oob+156>:	bl	0xffffffd0086579c0 <__as
an_report_load1_noabort>
0xffffffd0094d0e80 <kasan_global_oob+160>:	b	0xffffffd0094d0e60 <kasa
n_global_oob+128>

这里关于load/store插桩的汇编我们可以跳过分析，已经在《KASAN(4)-INLINE插桩分析》介绍过了，我们只关心栈区如何设置红区的。主要步骤如下

  1. 整个栈大小96字节
  2. 设置shadow offset
  3. 分配32字节作为栈左
  4. 获取影子内存地址
  5. 下毒栈左影子值
  6. 下毒可访问区
  7. 下毒栈右

上面关于汇编的分析同时也忽略了全局变量判断oob的指令。可以看到，通过汇编可以知道其在栈上的前32字节下毒了0xf1，中间8字节是可访问区域，栈后面24字节作为栈右下毒0xf3。组合起来的值是f1 f1 f1 f1 00 f3 f3 f3

总结

到这里，全局变量和局部变量的下毒流程已经分析完毕了。

对于全局变量，其依赖gcc给代码插桩，默认让所有的全局变量执行构造函数，而这个构造函数固定名字为__asan_register_globals，同时初始化了结构体kasan_global用于传递这个全局变量的基本信息。在内核中需要实现__asan_register_globals这个钩子，并正常给影子内存下毒。当下次load/store访问变量的时候，继续由插桩指令判断影子内存。从而判断访问是否oob。

对于局部变量，其全部来自gcc插桩，对栈区访问的变量进行栈左和栈右的预留栈区和下毒。当下次load/store访问变量的时候，继续由插桩指令判断影子内存。从而判断访问是否oob。
