根据《KASAN(1)-简单实践》可以了解到OUTLINE模式按照函数插桩，也就是gcc会默认在编译的时候插入函数钩子，由内核实现这个函数钩子，本文主要分析outline模式下的kasan的实现。关于inline下的kasan的实现可以查看文章《KASAN(4)-INLINE插桩分析》

代码

为了实验一致性，测试outline的代码没有发生改变，如下


static noinline void kmalloc_oob_right(void)
{
    char *ptr;
    size_t size = 123;

    ptr = kmalloc(size, GFP_KERNEL);
    ptr[size] = 'x';
    kfree(ptr);

    return ;
}

唯一改变的是内核的配置由inline设置为outline，如下


CONFIG_KASAN_OUTLINE=y
# CONFIG_KASAN_INLINE is not set

反汇编

inline的分析中已经解析了，代码不是通过宏展开实现的，所以可以直接反汇编即可，这里方法很多，我使用crash的方式来反汇编，关于crash的文章可以参考《RK平台上使用crash进行live debug》及其相关文章


crash> dis kmalloc_oob_right
0xffffffd008c38bf0 <kmalloc_oob_right>: stp     x29, x30, [sp,#-32]!
0xffffffd008c38bf4 <kmalloc_oob_right+4>:       adrp    x0, 0xffffffd00ae5f000 <idle_sched_class+32>
0xffffffd008c38bf8 <kmalloc_oob_right+8>:       add     x0, x0, #0x9f0
0xffffffd008c38bfc <kmalloc_oob_right+12>:      mov     x29, sp
0xffffffd008c38c00 <kmalloc_oob_right+16>:      str     x19, [sp,#16]
0xffffffd008c38c04 <kmalloc_oob_right+20>:      bl      0xffffffd0083ee6b0 <__asan_load8>
0xffffffd008c38c08 <kmalloc_oob_right+24>:      adrp    x0, 0xffffffd00ae5f000 <idle_sched_class+32>
0xffffffd008c38c0c <kmalloc_oob_right+28>:      mov     x2, #0x7b                       // #123
0xffffffd008c38c10 <kmalloc_oob_right+32>:      mov     w1, #0xcc0                      // #3264
0xffffffd008c38c14 <kmalloc_oob_right+36>:      ldr     x0, [x0,#2544]
0xffffffd008c38c18 <kmalloc_oob_right+40>:      bl      0xffffffd0083e99b0 <kmem_cache_alloc_trace>
0xffffffd008c38c1c <kmalloc_oob_right+44>:      mov     x19, x0
0xffffffd008c38c20 <kmalloc_oob_right+48>:      add     x0, x0, #0x7b
0xffffffd008c38c24 <kmalloc_oob_right+52>:      bl      0xffffffd0083ee2f4 <__asan_store1>
0xffffffd008c38c28 <kmalloc_oob_right+56>:      mov     w1, #0x78                       // #120
0xffffffd008c38c2c <kmalloc_oob_right+60>:      mov     x0, x19
0xffffffd008c38c30 <kmalloc_oob_right+64>:      strb    w1, [x19,#123]
0xffffffd008c38c34 <kmalloc_oob_right+68>:      bl      0xffffffd0083e7ac0 <kfree>
0xffffffd008c38c38 <kmalloc_oob_right+72>:      ldr     x19, [sp,#16]
0xffffffd008c38c3c <kmalloc_oob_right+76>:      ldp     x29, x30, [sp],#32
0xffffffd008c38c40 <kmalloc_oob_right+80>:      ret

我们关心gcc为我们的插桩，熟悉调用约定aapcs的可以知道如下是插桩代码


0xffffffd008c38c1c <kmalloc_oob_right+44>:      mov     x19, x0
0xffffffd008c38c20 <kmalloc_oob_right+48>:      add     x0, x0, #0x7b
0xffffffd008c38c24 <kmalloc_oob_right+52>:      bl      0xffffffd0083ee2f4 <__asan_store1>
0xffffffd008c38c28 <kmalloc_oob_right+56>:      mov     w1, #0x78                       // #120
0xffffffd008c38c2c <kmalloc_oob_right+60>:      mov     x0, x19

可以看到，这里为__asan_store1构造参数之后直接就调用了此函数了。

根据之前的分析可以知道，inline是直接将汇编片段插入到待调试函数中，而outline是将函授钩子插入到待调试函数中，这个钩子由gcc插入，但由kernel实现，所以我们从内核查看其实现。内核实现位置如下


    void __asan_store##size(unsigned long addr)         \
    {                               \
        check_region_inline(addr, size, true, _RET_IP_);    \
    }                               \
    EXPORT_SYMBOL(__asan_store##size);              \
    __alias(__asan_store##size)                 \

其实这个代码很明显了，我们关注check_region_inline的实现，代码如下


162 static __always_inline bool check_region_inline(unsigned long addr,
163                         size_t size, bool write,
164                         unsigned long ret_ip)
165 {
166     if (unlikely(size == 0))
167         return true;
168
169     if (unlikely(addr + size < addr))
170         return !kasan_report(addr, size, write, ret_ip);
171
172     if (unlikely((void *)addr <
173         kasan_shadow_to_mem((void *)KASAN_SHADOW_START))) {
174         return !kasan_report(addr, size, write, ret_ip);
175     }
176
177     if (likely(!memory_is_poisoned(addr, size)))
178         return true;
179
180     return !kasan_report(addr, size, write, ret_ip);
181 }

166-167：传入的size不能为0
169-170：传入的size不能小于0
172-175：传入的地址应该在影子区域包含的内存地址范围内
177-178：传入的地址和大小是否触碰到下毒区域
180：所有情况不应该都不存在，上报问题

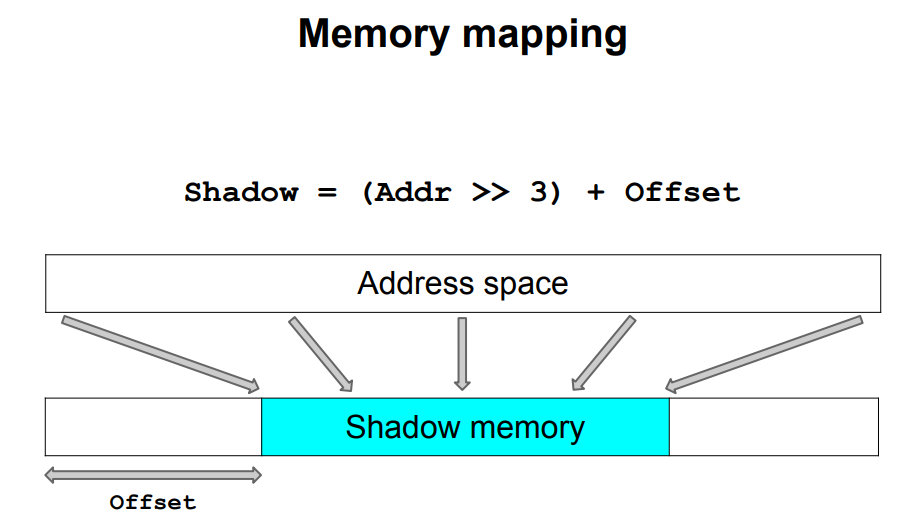

补充一下，这里kasan_mem_to_shadow的函数就是之前asan提到的影子内存到物理内存的转换，这里再重复一遍，如下图

继续分析，可以看到，此函数是完全防御式的，真正的行为在memory_is_poisoned上，我们关注此函数，其实现如下


142 static __always_inline bool memory_is_poisoned(unsigned long addr, size_t size)
143 {
144     if (__builtin_constant_p(size)) {
145         switch (size) {
146         case 1:
147             return memory_is_poisoned_1(addr);
148         case 2:
149         case 4:
150         case 8:
151             return memory_is_poisoned_2_4_8(addr, size);
152         case 16:
153             return memory_is_poisoned_16(addr);
154         default:
155             BUILD_BUG();
156         }
157     }
158
159     return memory_is_poisoned_n(addr, size);
160 }

我们先看memory_is_poisoned_1的实现如下


 43 static __always_inline bool memory_is_poisoned_1(unsigned long addr)
 44 {
 45     s8 shadow_value = *(s8 *)kasan_mem_to_shadow((void *)addr);
 46
 47     if (unlikely(shadow_value)) {
 48         s8 last_accessible_byte = addr & KASAN_GRANULE_MASK;
 49         return unlikely(last_accessible_byte >= shadow_value);
 50     }
 51
 52     return false;
 53 }

这里计算了影子区域的值，如果值是0，或者值是1到7内，那么正常访问，如果大于下毒的值，就代表oob了。这里和inline分析的汇编行为一致。


 55 static __always_inline bool memory_is_poisoned_2_4_8(unsigned long addr,
 56                         unsigned long size)
 57 {
 58     u8 *shadow_addr = (u8 *)kasan_mem_to_shadow((void *)addr);
 59
 60     /*
 61      * Access crosses 8(shadow size)-byte boundary. Such access maps
 62      * into 2 shadow bytes, so we need to check them both.
 63      */
 64     if (unlikely(((addr + size - 1) & KASAN_GRANULE_MASK) < size - 1))
 65         return *shadow_addr || memory_is_poisoned_1(addr + size - 1);
 66
 67     return memory_is_poisoned_1(addr + size - 1);
 68 }

memory_is_poisoned_2_4_8主要考虑了跨影子内存的情况，但是都是利用memory_is_poisoned_1来测试oob的情况


 70 static __always_inline bool memory_is_poisoned_16(unsigned long addr)
 71 {
 72     u16 *shadow_addr = (u16 *)kasan_mem_to_shadow((void *)addr);
 73
 74     /* Unaligned 16-bytes access maps into 3 shadow bytes. */
 75     if (unlikely(!IS_ALIGNED(addr, KASAN_GRANULE_SIZE)))
 76         return *shadow_addr || memory_is_poisoned_1(addr + 15);
 77
 78     return *shadow_addr;
 79 }

memory_is_poisoned_16如果不跨边界，那么直接判断其值是否为0即可，如果跨边界，那么计算边界上的影子值即可。


123 static __always_inline bool memory_is_poisoned_n(unsigned long addr,
124                         size_t size)
125 {
126     unsigned long ret;
127
128     ret = memory_is_nonzero(kasan_mem_to_shadow((void *)addr),
129             kasan_mem_to_shadow((void *)addr + size - 1) + 1);
130
131     if (unlikely(ret)) {
132         unsigned long last_byte = addr + size - 1;
133         s8 *last_shadow = (s8 *)kasan_mem_to_shadow((void *)last_byte);
134
135         if (unlikely(ret != (unsigned long)last_shadow ||
136             ((long)(last_byte & KASAN_GRANULE_MASK) >= *last_shadow)))
137             return true;
138     }
139     return false;
140 }

如果都是0，那么就直接返回了，如果存在非零的情况，并且非零的情况不是最后或者最后一个字节位置大于影子值，那么肯定存在oob的情况，此时返回true。

到这里，outline的代码分析完毕了，回到测试中的问题，这里size传入是1，所以之间判断1的情况即可。

总结

到这里，我们通过outline的方式分析了kasan检测oob的方法，其流程如下

gcc内部对load/store进行插桩，和inline不一样的是这次插桩是函数插桩
因为是函数插桩，所以需要内核实现函数
函数需要实现对影子内存的判断，判断是否命中下毒区域

可以看到，使用inline的方式，简单小巧精炼，而使用outline的方式，设计通用，利用堆栈所以使得二进制大小更小。
而我们实际调试过程中，二进制体积反而不重要，而少一次函数的调用，之间利用汇编插入的方式性能更高。

所以这也是推荐使用inline而不是使用outline的原因。

最终，《KASAN(4)-INLINE插桩分析》和《KASAN(5)-OUTLINE插桩分析》的两个分析给出了INLINE和OUTLINE的区别，以及从实践的角度说明了INLINE的OUTLINE的优劣势，以及为什么内核默认推荐使用INLINE。
