一个程序是否方便调试的关键在于调试信息是否完善，本文基于此简单介绍一下什么是DWARF调试信息

什么是DWARF

Debugging With Attributed Record Formats 是很多编译器使用的调试信息格式，他能够轻松的使得代码能够进行源码级的调试，DWARF的标准文档如下

https://dwarfstd.org/doc/DWARF5.pdf

DWARF包含什么

当我们编译要一个程序时，如果带g和不带g，那么就可以对比的了解到DWARF在ELF中是如何存在的，如下


gcc example.c -g -o example_with_dwarf
gcc example.c -o example_without_dwarf

此时我们对比其section即可，如下


readelf -S example_with_dwarf
readelf -S example_without_dwarf

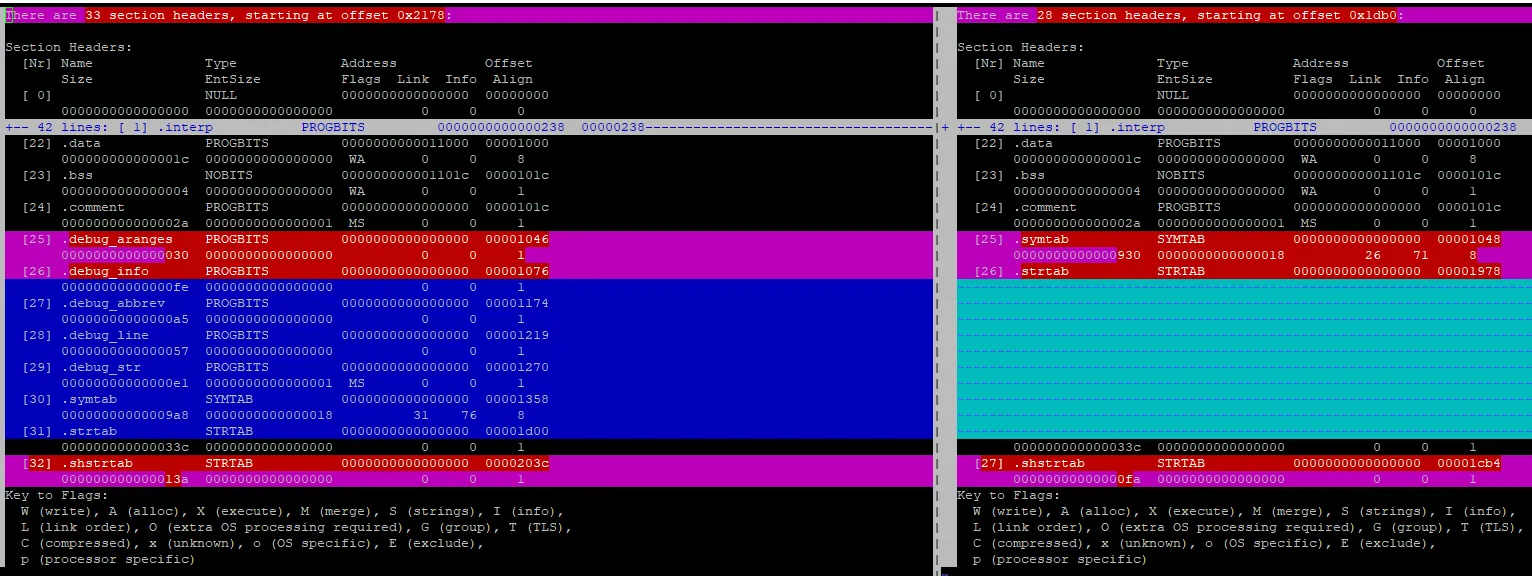

对比情况如下

可以看到，dwarf实际上是新增了如下段

.debug_aranges
.debug_info
.debug_abbrev
.debug_line
.debug_str

这些段的内容就是提供了这个二进制可进行源码级调试的辅助内容，主要包含如下：

函数名
变量计算
变量类型
源码行
源码文件路径

通过dwarfdump可以解析这些段的实际内容，如下


# dwarfdump -a example_with_dwarf

.debug_info

COMPILE_UNIT<header overall offset = 0x00000000>:
< 0><0x0000000b>  DW_TAG_compile_unit
                    DW_AT_producer              GNU C17 10.3.0 -mlittle-endian -mabi=lp64 -g -fasynchronous-unwind-tables -fstack-protector-strong -fstack-clash-protection
                    DW_AT_language              DW_LANG_C99
                    DW_AT_name                  example.c
                    DW_AT_comp_dir              /root/gdb
                    DW_AT_low_pc                0x00000894
                    DW_AT_high_pc               <offset-from-lowpc>180
                    DW_AT_stmt_list             0x00000000

LOCAL_SYMBOLS:
< 1><0x0000002d>    DW_TAG_base_type
                      DW_AT_byte_size             0x00000008
                      DW_AT_encoding              DW_ATE_unsigned
                      DW_AT_name                  long unsigned int
......

.debug_line: line number info for a single cu
Source lines (from CU-DIE at .debug_info offset 0x0000000b):

            NS new statement, BB new basic block, ET end of text sequence
            PE prologue end, EB epilogue begin
            IS=val ISA number, DI=val discriminator value
<pc>        [lno,col] NS BB ET PE EB IS= DI= uri: "filepath"
0x00000894  [   9, 1] NS uri: "/root/gdb/example.c"
......

.debug_str
name at offset 0x00000000, length   13 is 'long long int'
name at offset 0x0000000e, length    4 is 'main'
name at offset 0x00000013, length   22 is 'long long unsigned int'
name at offset 0x0000002a, length   13 is 'unsigned char'
name at offset 0x00000038, length    9 is 'example.c'
name at offset 0x00000042, length   18 is 'short unsigned int'
name at offset 0x00000055, length  123 is 'GNU C17 10.3.0 -mlittle-endian -mabi=lp64 -g -fasynchronous-unwind-tables -fstack-protector-strong -fstack-clash-protection'
name at offset 0x000000d1, length    5 is 'hello'
name at offset 0x000000d7, length    9 is 'short int'
name at offset 0x000000e1, length    9 is '/root/gdb'

.debug_aranges

COMPILE_UNIT<header overall offset = 0x00000000>:
< 0><0x0000000b>  DW_TAG_compile_unit
                    DW_AT_producer              GNU C17 10.3.0 -mlittle-endian -mabi=lp64 -g -fasynchronous-unwind-tables -fstack-protector-strong -fstack-clash-protection
                    DW_AT_language              DW_LANG_C99
                    DW_AT_name                  example.c
                    DW_AT_comp_dir              /root/gdb
                    DW_AT_low_pc                0x00000894
                    DW_AT_high_pc               <offset-from-lowpc>180
                    DW_AT_stmt_list             0x00000000


arange starts at 0x00000894, length of 0x000000b4, cu_die_offset = 0x0000000b
arange end

.debug_frame

如何提取dwarf

在linux操作系统发行中，例如debian系列，默认提供软件包同名的ddeb，这个ddeb包含的是该程序的可调试信息，也就是dwarf信息文件。

我们以example_with_dwarf为例子，首先将其的dwarf调试信息拿出来，如下


objcopy --only-keep-debug example_with_dwarf example.debug

然后将example_with_dwarf的debug信息去掉，如下


objcopy --strip-debug example_with_dwarf

此时gdb调试example_with_dwarf是没有符号的，如下


# gdb ./example_with_dwarf
Reading symbols from ./example_with_dwarf...
(No debugging symbols found in ./example_with_dwarf)
(gdb) list
No symbol table is loaded.  Use the "file" command.

但是我们可以手动将dwarf加载进来，如下


(gdb) add-symbol-file example.debug
add symbol table from file "example.debug"
(y or n) y
Reading symbols from example.debug...
(gdb) list
11          memcpy(p, hello, strlen(hello) + 1);
12          free(p);
13      }
14
15      int sum(int x)
16      {
17          int s = x + y;
18          printf("sum=%d\n", s);
19          mem();
20          return s;

这样就使得了不带dwarf信息的二进制，能够轻易的加载分离的dwarf文件，从而支持方便的源码级的调试

strip

通常情况下，debian package会调用strip来进行进一步裁剪，而不是如下仅仅裁剪debug info


strip program
objcopy --strip-debug program

这也就意味着strip后的程序会天然丢掉.symtab和.strtab。此时在调试操作系统时，需要注意strip的二进制会比仅删除debug info的二进制更难调试。其原因是.symtab和.strtab存放的是链接和调试用的符号表。如下解释

如果一个程序是仅删掉debug info的，那么因为.symtab和.strtab存在，所以还是能够下发断点，因为我们输入的函数名字能够正常的被gdb找到偏移，如下


(gdb) l
No symbol table is loaded.  Use the "file" command.
(gdb) b mem
Breakpoint 1 at 0x8a0
(gdb) r
Starting program: /root/gdb/example_with_dwarf
Breakpoint 1, 0x0000aaaaaaaaa8a0 in mem ()

因为dwarf提供的额外信息不存在的，所以取而代之的是代码运行时的地址，但是此时程序还是能够被调试的。

而通过strip的应用程序，如果运行gdb，那么可能无法正常通过名字下发断点，如下


# strip  example_with_dwarf
# gdb ./example_with_dwarf
(gdb) l
No symbol table is loaded.  Use the "file" command.
(gdb) b main
Function "main" not defined.
Breakpoint 1 (main) pending.
(gdb) b mem
Function "mem" not defined.
Breakpoint 2 (mem) pending.
(gdb) r
Starting program: /root/gdb/example_with_dwarf
sum=3
[Inferior 1 (process 756218) exited normally]

可以看到，我们在gdb下发的是函数名，但是因为缺少了.symtab和.strtab，自然就找不到对应名字的函数地址了。

如何找到strip后的二进制入口

根据上面说的，如果一个程序strip之后无法通过函数名找到地址了，那么怎么定位和调试呢。其实可以通过计算来找到函数的入口，如下
当程序strip之后，我们没办法给main下断点


(gdb) b main
Function "main" not defined.

但是程序总有入口的，这个入口在elf头的entry上，在gdb中，可以读取真实的偏移后的entry，需要先加载一次程序，如下


(gdb) r
Starting program: /root/gdb/example
sum=3
[Inferior 1 (process 830429) exited normally]
(gdb) info files
Symbols from "/root/gdb/example".
Local exec file:
        `/root/gdb/example', file type elf64-littleaarch64.
        Entry point: 0xaaaaaaaaa780

可以看到此程序的入口是0xaaaaaaaaa780，所以对这个地址下断点即可


(gdb) b *0xaaaaaaaaa780
Breakpoint 1 at 0xaaaaaaaaa780
(gdb) r
Starting program: /root/gdb/example

Breakpoint 1, 0x0000aaaaaaaaa780 in ?? ()

这是实际的函数入口，值得注意的是，这并不是main函数，而是_start函数，接下来就可以做一下黑客操作了。

如何调试一个不带符号的程序

根据上面说的，在操作系统中，大量的程序是被strip过的，这种情况下，我们无法简单的调试他，因为函数名就对应不了地址，通过人来计算很难实现。

但是通常说不带符号的程序，应该是编译没有带g标志的程序，同时也没有被strip的程序。

那么这种程序，如何调试呢？

这种情况其实很简单，根据之前的文章我们知道，程序是否易调试的主要原因是dwarf的加载，那么这个问题就是如果没有dwarf信息的加载，如何自行通过寄存器推理计算来调试某个函数。下面通过一个简单的sum来实践一下

函数如下


int sum(int x)
{
    int s = x + y;
    printf("sum=%d\n", s);
    return s;
}

那么如果在没有dwarf信息帮助的前提下，获取x，y，s三个值呢。那么就是通过看寄存器和反汇编完成，我们可以对sum函数打下断点，然后反汇编查看，如下


(gdb) b sum
Breakpoint 1 at 0x8f4
(gdb) r
Starting program: /root/gdb/example

Breakpoint 1, 0x0000aaaaaaaaa8f4 in sum ()
(gdb) disassemble
Dump of assembler code for function sum:
   0x0000aaaaaaaaa8e0 <+0>:     stp     x29, x30, [sp, #-48]!
   0x0000aaaaaaaaa8e4 <+4>:     mov     x29, sp
   0x0000aaaaaaaaa8e8 <+8>:     str     w0, [sp, #28]
   0x0000aaaaaaaaa8ec <+12>:    adrp    x0, 0xaaaaaaabb000
   0x0000aaaaaaaaa8f0 <+16>:    add     x0, x0, #0x18
=> 0x0000aaaaaaaaa8f4 <+20>:    ldr     w0, [x0]
   0x0000aaaaaaaaa8f8 <+24>:    ldr     w1, [sp, #28]
   0x0000aaaaaaaaa8fc <+28>:    add     w0, w1, w0
   0x0000aaaaaaaaa900 <+32>:    str     w0, [sp, #44]
   0x0000aaaaaaaaa904 <+36>:    ldr     w1, [sp, #44]
   0x0000aaaaaaaaa908 <+40>:    adrp    x0, 0xaaaaaaaaa000
   0x0000aaaaaaaaa90c <+44>:    add     x0, x0, #0x9e8
   0x0000aaaaaaaaa910 <+48>:    bl      0xaaaaaaaaa770 <printf@plt>
   0x0000aaaaaaaaa914 <+52>:    ldr     w0, [sp, #44]
   0x0000aaaaaaaaa918 <+56>:    ldp     x29, x30, [sp], #48
   0x0000aaaaaaaaa91c <+60>:    ret
End of assembler dump.

可以看到，根据汇编对照代码分析，y的值应该在0xaaaaaaabb018 所以直接读取验证即可


0xaaaaaaabb018 <y>:     0x00000002

而x的值应该在sp+28，读取验证即可


(gdb) x/wx $sp+28
0xfffffffff30c: 0x00000001

此时s的值被存放到sp+44，所以我们先调整栈帧，然后打印即可


(gdb) b *0x0000aaaaaaaaa904
Breakpoint 2 at 0xaaaaaaaaa904
(gdb) c
Continuing.

Breakpoint 2, 0x0000aaaaaaaaa904 in sum ()
(gdb) x $sp+44
0xfffffffff31c: 0x00000003

至此，也就完成了一个没有符号的前提下，简单调试一个函数。其本质还是反汇编理解代码并修改内存而已。相比于没有dwarf信息的程序调试而言，更加枯燥无味。

总结

本文基于调试信息进行了一个简单的介绍，从而能够更清晰的理解gdb调试的技巧。如果一个程序没有dwarf信息，那么调试它则需要通过分析栈区，分析汇编从而理解，这种理解通常只能是片段逻辑分析。
而如果一个程序有dwarf信息，那么使用gdb调试就会如鱼得水，非常方便。能够进行整体代码行为的分析。
如果一个程序被strip后，按照个人经验，不建议强行分析，即使计算了内存地址，也有可能无法访问，投入产出不成正比。
